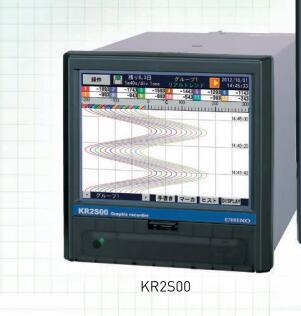

無紙記錄儀
無紙記錄儀具有日常維護工作量小、運行費用低、可靠性好、應用靈活等與現代自動控制相適應的特點。無紙記錄儀**應用于化工、煉油、冶金、制藥、造紙、建材等各行業中。無紙記錄儀···
訂購熱線：181-5507-8261
無紙記錄儀具有日常維護工作量小、運行費用低、可靠性好、應用靈活等與現代自動控制相適應的特點。無紙記錄儀**應用于化工、煉油、冶金、制藥、造紙、建材等各行業中。
無紙記錄儀3100G 主要特點
采用7寸TFT彩色LCD，寬視角，高亮度，高對比度。
全中文菜單設計，畫面直觀，信息豐富，人機界面友好，易學易用，操作快捷。
采用貼片技術(SMT)，設計更加簡潔。
32通道輸入，通道間采用光電隔離，避免通道間的干擾。
支持多種輸入類型，現場配置靈活方便。
熱電偶、熱電阻輸入采用非線性修正，測量精度高，穩定性好。
采用大容量存儲體，基本配置8MB，并支持TF卡擴展（可支持儀表數據自動轉存至TF卡），超長記錄時間。
二、無紙記錄儀功能特點
1、無筆、無紙記錄，日常維護工作量非常小，運行費用低；
2、采用進口TFT 5.6 英寸320*240點陣圖形液晶顯示屏，高亮度LED背光永不黑屏，具有畫面清晰、性能穩定、色彩絢麗、視角寬，使用壽命長等特點；
3、采用高速、高性能32位ARM微處理器，畫面響應時間小于0.2秒，可同時實現16路信號采集、記錄、顯示和12路報警；
4、采用256M 大容量的FLASH閃存芯片存貯歷史數據，掉電永不丟失數據；
5、全隔離**輸入，可同時輸入多種信號，無需更換模塊，通過軟件組態即可；
6、顯示工程量數據的數值范圍更寬，可顯示4 位數值：-999~9999；
7、可以組態顯示：工程位號、工程單位、流量累積；
8、剪貼板的復制和粘貼功能方便用戶的參數設置；
9、12路繼電器報警輸出，具有閃光報警顯示，同時指示各路報警的下下限、下限、上限、上上限報警；
10、16 路溫壓補償，支持補償信號輸入、常數可選，提供多種補償模型，如過熱蒸汽，飽和蒸汽、壓力補償?shù)瘸Ｓ醚a(bǔ)償模型；
11、支持外接微型打印機，手動打印數據、曲線，滿足用戶現場打印的需求；
12、配備標準USB 接口，支持USB 1.1 、2.0 優盤，歷史數據轉存快捷方便；
13、標準串行通訊接口： RS485 和 RS232C ， 支持Modbus RTU協議；
14、采用新型開關電源，能在交流電源85VAC～265VAC、45～65HZ范圍內正常工作；
15、提供變送器+24VDC隔離配電，簡化了系統，節約了費用；
16、儀表集成硬件實時時鐘，掉電情況下時鐘也能準確運行，更方便企業計量管理；
17、全鋁密封外殼及內部屏蔽板，保證儀表在惡劣的環境中正常工作。
三、無紙記錄儀主要指標
1、屏幕： 5.6 英寸TFT真彩色圖形液晶顯示屏或藍色LCD、320*240點陣、LED背光；
2、精度： 實時顯示：±0.2% F.S.；
3、輸入規格：全隔離**輸入，1～16通道信號輸入，通道間全隔離，隔離電壓大于1000V；
4、記錄容量： 64/128/192/248MB（FLASH容量可選擇）；
5、電壓輸入：0-5V、1-5V、0-20mV、0-100mV （ >1MΩ）；
6、電流輸入：0-10mA、4-20mA（阻抗250Ω）；
7、熱電阻： PT100、Cu50（要求三線電阻平衡，引線電阻<10Ω）；
8、熱電偶： S、B、K、T、E、J、F2；
9、隔離配電輸出： 變送器配電+24VDC，*多16路隔離配電，配電≤30mA/路；
10、模擬量變送輸出：4-20mA；負載能力750Ω（*大）；
11、繼電器報警輸出：12路繼電器觸點輸出；
12、補償方式：一般氣體－－溫度、壓力補償測量體積流量；
13、斷電保護： 內置FLASH存儲器保護參數和歷史數據，斷電后可**保存；
14、集成硬件時鐘：掉電后也能準確運行；
15、供電電源： 85VAC-265VAC，45～65HZ；
16、環境溫度： 0～50℃、避免日光直曬；
17、環境濕度： 0～85%R.H；
18、凈重：≤3.0Kg
四、無紙記錄儀尺寸和接線

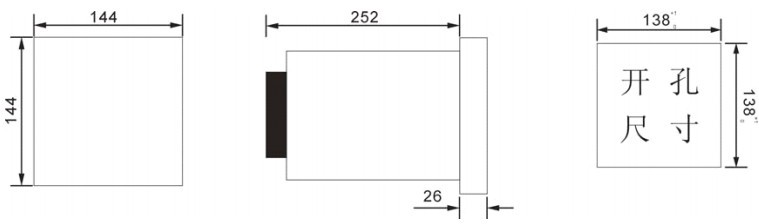

1、外形尺寸

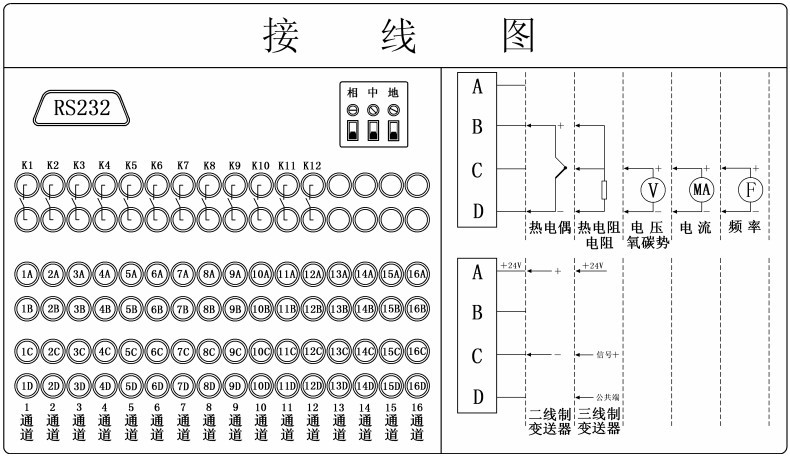

2、接線端子
2、接線端子
