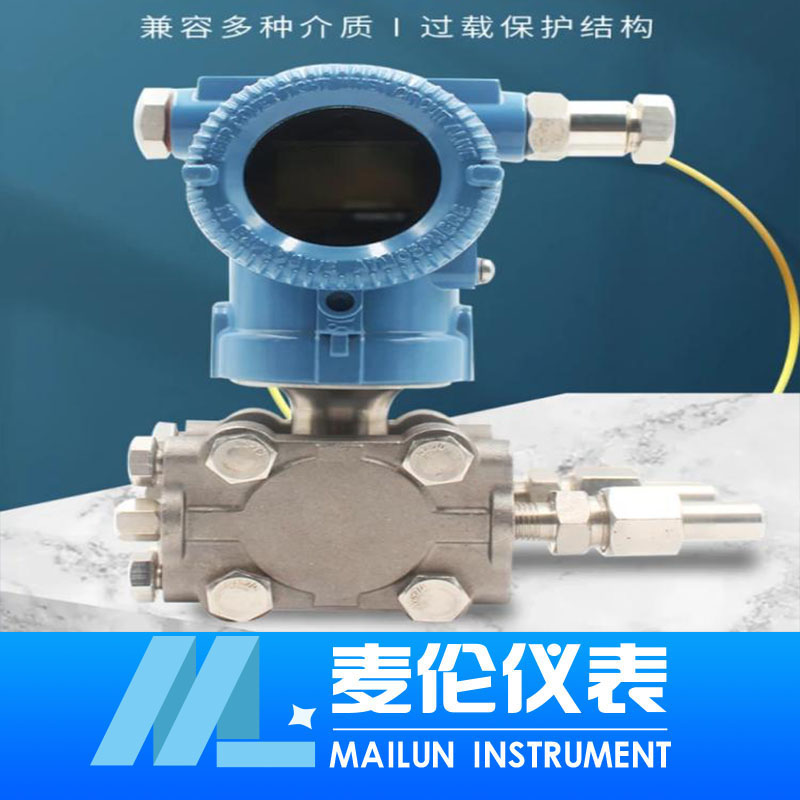

擴散硅壓力變送器

擴散硅壓力變送器擴散硅壓力變送器的定義硅單晶材料在受到外力作用產生極微小應變時(一般步于400微應變)，其內部原子結構的電子能級狀態會發生變化，從而導···

訂購熱線：181-5507-8261

產品詳情

擴散硅壓力變送器

擴散硅壓力變送器的定義
硅單晶材料在受到外力作用產生極微小應變時(一般步于400微應變)，其內部原子結構的電子能級狀態會發生變化，從而導致其電阻率劇烈變化(G因子突變)。用此材料制成的電阻也就出現極大變化，這種物理效應稱為壓阻效應。利用壓阻效應原理，采用集成工藝技術經過摻雜、擴散，沿單晶硅片上的特點晶向，制成應變電阻，構成惠斯凳電橋，利用硅材料的彈性力學特性，在同一切硅材料上進行各向異性微加工，就制成了一個集力敏與力電轉換檢測于一體的擴散硅傳感器。給傳感器匹配一放大電路及相關部件，使之輸出一個標準信號，就組成了一臺完整的擴散硅壓力變送器。

擴散硅壓力變送器概述
擴散硅壓力變送器采用具有成熟技術進口陶瓷傳感器，再配以高精密電子元件，經嚴格要求的工藝過程裝配而成。它與使用的常規壓力變送器相比。有兩個顯著不同的技術差別：一是測量元件采用新興的高精密陶瓷材料；二是測量元件內無中介液體，是完全固體的。

擴散硅壓力變送器壓力變送器具有工作可靠、性能穩定、安裝使用方便、體積小、重量輕、性能價格比高等點，能在各種正負壓力測量中得到**應用。采用進口擴散硅或陶瓷芯體作為壓力檢測元件，傳感器信號經高性能電子放大器轉換成0-10mA或4-20mA統一輸出信號。可替代傳統的遠傳變送器，霍爾元件、差動變送器，而且具備DDZ-Ⅱ及DDZ-Ⅲ型變送器性能。能與各種型號的動圈式指示儀、數字變送器、電子電位差計配套使用，也能與各種自動調節系統或計算機系統配套使用。

擴散硅壓力變送器技術參數：
精度等級：0.25級基本誤差±0.25%
非線性誤差：0.3級≤±0.3%FS
滯后誤差：≤±0.3%FS
輸出特性：
①0-10mA輸出，負載電阻0-1.5KΩ
②4-20mA輸出，負載電阻0-600Ω
③恒流輸出內阻大于10MΩ
④二線制4-20mA輸出：標準供電DC24V
防爆標志：（RPT-Ⅲ）：Exia Ⅱ CT4-6

列擴散硅壓力變送器選型表：

擴散硅壓力變送器
代碼	量程范圍
A	0-5KPa-20KPa
B	0-20KPa-70KPa
C	0-70KPa-350KPa
D	0-200KPa-700KPa
E	0-0.7MPa-3.5MPa
F	0-2.0MPa-7MPa
G	0-7MPa-35MPa
H	0-20MPa-100MPa
	代碼	精度等級
	Ⅰ	0.1%
	Ⅱ	0.25%
	Ⅲ	0.5%
		代碼	輸出代號
		E	4-20mADC二線
		K	0-10mA
		M	用戶約定
			代碼	壓力連接
			R	標準型(M20×1.5)
			P	齊平膜
			O	按用戶尺寸加工
				代碼	選項
				i	本安型iaⅡCT6
				d	隔爆型dⅡBT4
				T	船用型
				M1	線性指示表
				M2	LED數字顯示表
				M3	LCD顯示表
				Z	阻尼調整
				Q	遷移
				A	絕壓測量
				F	負壓測量
				C	選用陶瓷傳感器（帶＊量程無）
				S	散熱器及過程連接件
				Y	用戶約定

擴散硅壓力變送器具有工作可靠、性能穩定、安裝使用方便、體積小、重量輕、性能價格比高等點，能在各種正負壓力測量中得到**應用。
壓力變送器采用進口擴散硅或陶瓷芯體作為壓力檢測元件，傳感器信號經高性能電子放大器轉換成0-10mA或4-20mA統一輸出信號。
壓力變送器可替代傳統的遠傳壓力表，霍爾元件、差動變送器，并具有DDZ-Ⅱ及DDZ-Ⅲ型變送器性能。該系列壓力變送器能與各種型號的動圈式指示儀、數字壓力表、電子電位差計配套使用，壓力變送器也能與各種自動調節系統或計算機系統配套使用。
