平膜壓力變送器
平膜壓力變送器 的核心是高穩定性擴散硅元件，被測介質壓力通過隔離膜片及硅油傳遞到硅橋片，利用擴散硅的壓阻效應原理，實現測量液體.彈性體采用進口材質、膜片隔離工藝、測試頭無引壓孔，測量過程中不存在粘稠介質堵塞的情況，一體化結構設計，電氣部分采用全密封防水結構，適用于環境惡劣的化工涂料、油漆、泥漿、瀝青、原油等粘稠介質的壓力測量與控制。該產品采用平膜結構，易清理，可靠性高，適合應用在食品、衛生等行業。
的核心是高穩定性擴散硅元件，被測介質壓力通過隔離膜片及硅油傳遞到硅橋片，利用擴散硅的壓阻效應原理，實現測量液體
平膜壓力變送器，
測量單元接觸面大不易堵塞，更加適用于粘度大的介質。是采用新一代的壓力檢測原理，與傳統產品相比具有技術、性能可靠、安裝方便、精確度高、體積小、耐振動等優點。已成為當今使用多的壓力變送器。適用于化工、石油、電廠、冶金、建材、醫藥、食品、給排水等領域的氣體、液體、蒸汽介質的壓力檢測，并將其轉換成4-20mADC 信號。配合相應的顯示儀表，記錄儀表或調節器，實現壓力參數的自動檢控。
量 程: 0~35KPa~35Mpa
綜合精度: 0.2%FS、0.5%FS、1.0%FS
輸出信號: 4～20mA(二線制)、0～5V、1～5V、0～10V(三線制)
供電電壓: 24DCV(9～36DCV)
介質溫度: -20～85℃
環境溫度: 常溫(-20～85℃)
負載電阻: 電流輸出型：大800Ω；電壓輸出型：大于50KΩ
絕緣電阻: 大于2000MΩ (100VDC
密封等級: IP65
長期穩定性能: 0.1%FS/年
振動影響: 在機械振動頻率20Hz～1000Hz內，輸出變化小于0.1%FS
電氣接口(信號接口): 緊線防水螺母與五芯通氣電纜連接
機械連接(螺紋接口): M16×1.5、M20×1.5、M22×1.5等，其它螺紋可依據客戶要求設計。
平膜壓力變送器產品特點
★硅壓阻式充油壓敏元件
★三種外形供選擇

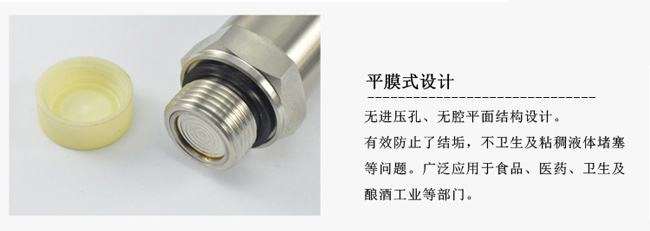

★平膜結構
★高精度、高穩定性
★全316L不銹鋼材質
產品應用
★氣體、液體壓力測量
★食品及飲料行業
★工業過程控制
★醫藥行業
平膜壓力變送器電氣性能
供電電源:1.5mADC
輸入阻抗：3KΩ~6KΩ
輸出阻抗：2.5KΩ~6KΩ
絕緣電阻：≥100MΩ/50VDC
絕緣電壓：在殼體和引線之間500VAC
介質兼容性：與316L不銹鋼兼容的氣體或液體
|
|
測量范圍：0~35KPa、70KPa、100KPa、200KPa、350KPa、700KPa、1000KPa、2000KPa、3500 KPa、7MPa、10MPa、35MPa |
||
|
典型值 |
大值 |
單位 |
|
|
非線性 |
±0.15 |
±0.3 |
%F.S |
|
重復性和遲滯 |
0.02 |
0.05 |
%F.S |
|
零點輸出 |
0±1 |
0±2 |
mV |
|
滿度輸出 |
100±10 |
100±30 |
mV |
|
零點溫度誤差 |
±0.5 |
±1 |
%F.S |
|
滿度溫度誤差 |
±0.5 |
±1 |
%F.S |
|
壓力過載 |
3X |
額定量程 |
|
|
工作溫度范圍 |
-20~80 |
℃ |
|
|
補償溫度范圍 |
0~70 |
℃ |
|
|
儲存溫度范圍 |
-40~125 |
℃ |
|
以上參數測試條件：恒流1.5mA 室溫25℃。
