磁翻板液位計工作原理及浮子的選擇,故障解決
發布時間：2021-08-31 00:39:23

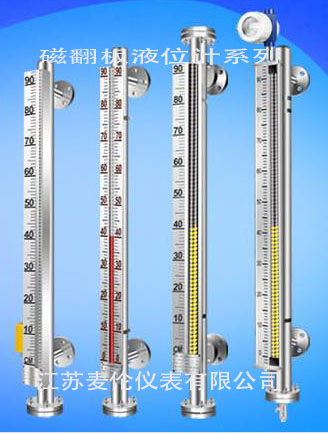

磁翻板液位計（也可稱為磁性浮子液位計）根據浮力原理和磁性耦合作用研制而成。當被測容器中的液位升降時，液位計本體管中的磁性浮子也隨之升降，浮子內的**磁鋼通過磁耦合傳遞到磁翻柱指示器，驅動紅、白翻柱翻轉180°， 當液位上升時翻柱由白色轉變?yōu)榧t色，當液位下降時翻柱由紅色轉變?yōu)榘咨甘酒鞯募t白交界處為容器內部液位的實際高度，從而實現液位清晰的指示。
二相鄰指示板軸向間距離為10mm，因此，液位指示誤差為±10mm。
磁浮子材質種類;磁性浮子液位計,圖中有鈦合金和四氟，不銹鋼304材質是比較通用的不銹鋼，磁翻板液位計當中也是非常常見的，耐腐蝕性更好一點的則有316L不銹鋼，而PP材質和四氟材質一般都用于中型防腐和強勁防腐類型的介質。具體地情況，用戶可以在選型時，通過與儀表的生產商進行溝通，以選擇*為合適的材質類型。
使用方法分析;磁翻板液位計位計可直接用來觀察各種容器內介質的液位高度。它適用于石油、化工等工業領域的液位指示，該液位計結構簡單，觀察直觀、清晰，不堵塞、不滲漏，安裝方便，維修簡單。玻璃板液位計上、下端安裝法蘭與容器相連接構成連通器，透過玻璃板可直接觀察到容器內液位的實際高度。
根據以上三點，液位計浮子在單獨訂購的時候需要提供：介質密度、腐蝕性程度、介質溫度、壓力。
磁性浮子和液位計一樣，也是需要接觸液體的，由于在工業生產現場所要測量的液體介質種類很多，要使得磁浮子能夠正常工作，我們需要根據不同的介質液體來使用不同的材質。
比如材質有不銹鋼304材質、316L材質，PP材質、鈦合金材質、四氟材質（四氟乙烯的聚合物。英文縮寫為PTFE）、塑料浮子等等。
上下閥門裝有安全鋼珠，當玻璃因意外損壞時，鋼珠在容器內壓的作用下自動密封，防止容器內液體外溢，并保證操作人員安全。所有的儀器儀表在使用過程中都是會出現或多或少的故障，磁翻板液位計在工業生產中雖然得到了**使用，但是大家在使用過程中卻忽略了對磁翻板液位計故障的檢查。就這個問題，我司經過幾年生產、工作經驗總結為大家介紹一下磁翻板液位計常見的故障。磁翻柱顯示不正常的故障原因：磁翻柱失磁故障排除方法：更換部分失磁的翻柱。故障排除方法：.更換浮子。
液位升降、翻柱無指示故障原因：浮子漏或浮子損壞；浮子失磁；浮子室內有異物，浮子卡死或不能升降。故障排除.清理液位計的測量桶；
儀表發生滲漏;故障原因：密封處沒有密封好，;故障排除方法：壓緊密封面；故障原因：密封件損壞，故障排除方法：更換密封墊；故障原因：焊縫開裂，故障排除方法：補焊或送制造廠家維修。
磁翻板液位計是通過磁耦合及浮力原理工作液位測量儀表，可以說磁翻板液位計能夠穩定工作說關鍵性的部件則是測量管內腔中的磁浮子，顧名思義，磁浮子是具有一定的磁性，并且能夠在適當的測量液體介質中始終能夠處于漂浮狀態的金屬浮子（浮球），它是磁翻板液位計正常運行的核心部件。磁翻板液位計的浮子是安裝在哪里的，又是如何工作的呢，通過下圖中磁翻板液位計工作原理可能很直觀地加以了解。
根據原理以及上圖我們得知，之所以稱之為磁性浮子，一個是因為又磁性，一個是因為浮力，液位上升，浮力影響浮子上升，通過磁性作用刻度指示。那么液位計浮子的浮力就跟液體的密度有關。液位計浮子有很多種材質，比如PP材質、UPVC材質、304不銹鋼、316L不銹鋼、1Cr18Ni9Ti、304襯四氟、鈦合金等。我們知道
磁翻板液位計可以在高溫高壓的情況下測量液位，這里耐高溫耐高壓除了要求主體鋼管、面板以及法蘭之外，還有一個就是要求浮子也要耐高溫耐高壓，也就是液位計浮子的厚度以及材料都不一樣。
