玻璃管液位計監測原理
發布時間：2021-08-21 01:05:22

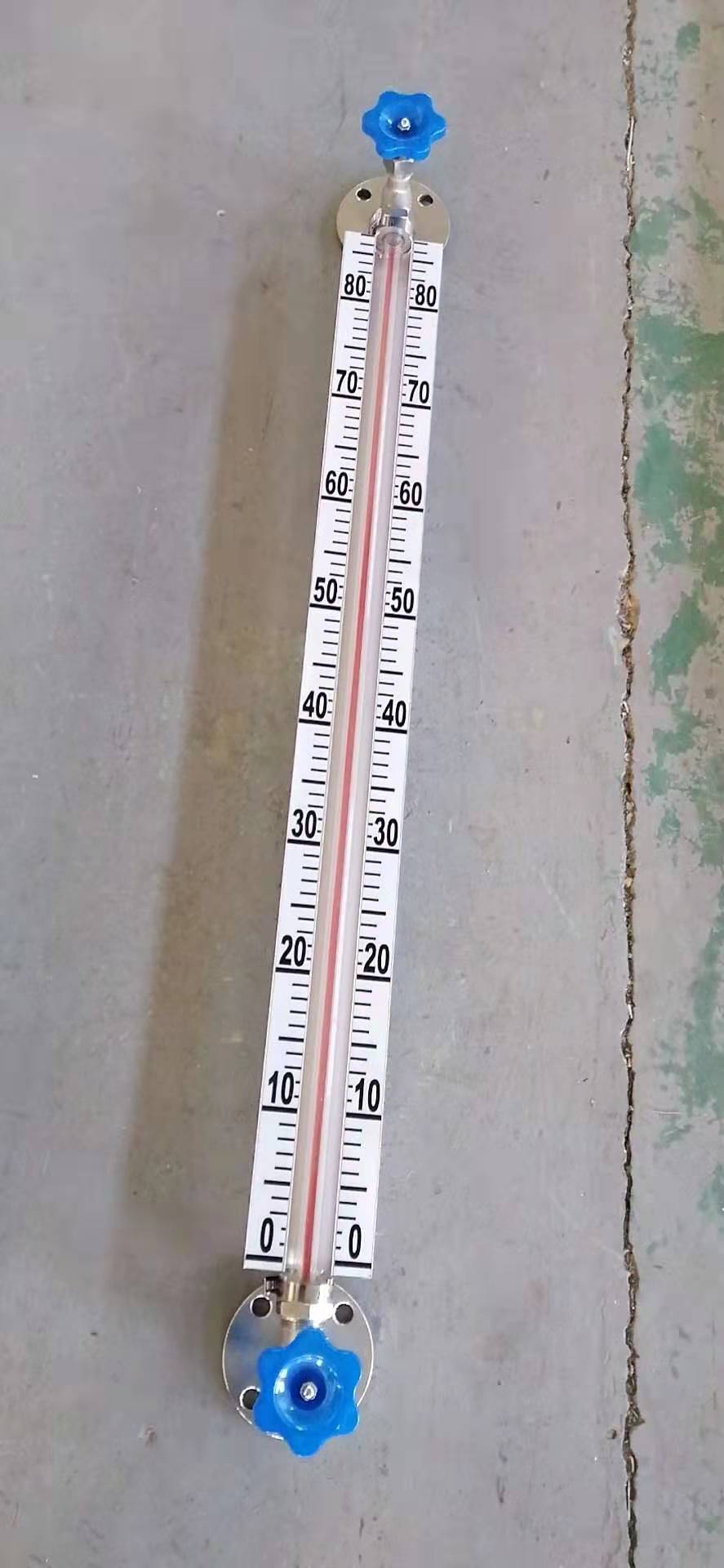

玻璃管液位計的非接觸式監測原理及調試目的；本文提出用水和空氣（天然氣）的不同相對介電常數代替接觸式電機，克服了氣液兩相分離器玻璃管液位計中玻璃管液位計的接觸式監測，克服了接觸式監測系統使用壽命短的缺點，使水位監測準確可靠，降低了勞動強度，提高了氣液表的精度。介紹了油氣田氣液分離裝置中五級液位傳感器的基本原理、結構及調試方法。1.開場白在油氣田氣液分離裝置中，需要對液位進行監測，以測量氣液流量。
現場反映的問題需要在以下方面進一步改進。短波諧振電路和半圓形圓柱形電容器進一步改進，以減少分布電容的影響，提高其抗電磁干擾能力（2）改進電容器的結構設計和制造工藝，使其更具適應性，其電容值可以方便地調整，使電路具有合適的輸出電壓，啟動繼電器工作。它在玻璃管中充當接觸電極；根據用戶的具體情況，提出了一種改進的以電壓變化為指示信號的測試系統，以提高整個設備的防爆性能這種非接觸式玻璃管液位計是一種簡單的，準確可靠的水位監測新方法。可用于鍋爐水位的自動監測。這是一種很有前途的應用技術。
目前，大多數玻璃管液位計采用接觸電極。它利用液體電導率和氣體電導率的差異來控制電路的通斷，并將它們的信息傳輸給測控系統來交替測量氣液流量。這種Zui玻璃管液位計的一個主要缺點是，隨著使用時間的增加，液體中的膠體懸浮液將繼續粘附在電極表面，形成導電性差的涂層。當電極與液體接觸時，其導電性會惡化，影響電路的通斷，影響測量結果。因此，需要經常更換電極，這不僅會影響檢測，而且會增加勞動強度。因此，有必要研究新的水位監測技術手段。玻璃管水位非接觸監測技術的研究已取得階段性成果0
此時，可并聯電容為1~3pf的陶瓷片電容，以改變其電容值。此外，固件的緊密性可以適當調整，分布電容可以改變，從而實現電量的微調。如果兩者都不起作用，則更換電容器并更換l和A2以滿足實際需要；總結；在勝利油田**采油計量站，已對玻璃管液位計的水位進行了非接觸式監測。工作半年多，設備無故障。能夠及時為檢測系統提供準確的開關信息，具有良好的一致性和重復性，有利于測量指令的執行，提高測量的可靠性和準確性
基本原理；在室溫下，水的相對介電常數約為80，而空氣（或天然氣）的相對介電常數僅略大于1.由于水和空氣的相對介電常數不同，插入玻璃管的電極可由兩個半圓形圓柱板組成的電容器代替，從而使接觸型變?yōu)榉墙佑|型。因此，玻璃管中介電狀態的變化可以通過電容器電容的變化來反映。由于介質狀態的變化，半圓形圓柱形電容器的電容變化很小，只有少量的PF，極易被外部電磁干擾或引線電容淹沒。通過對短波諧振電路的探索和研究，利用諧振技術的放大方法，將電容的微小變化轉化為電壓的大變化（約幾伏）輸出，從而啟動繼電器，實現非接觸監測。圖1顯示了它的電路原理。
半圓電容器的電量計算；由兩個半圓電極板組成的電容器靠近圓形玻璃管的外側，其橫截面如圖2所示。圖a所示為玻璃管的外徑（即電容器的內徑）；B為玻璃管內徑，B>a>a（B）l為電容器沿玻璃管的軸向長度（圖中未顯示）；2A表示電容器截面與圓心的相對張角調試目的：（l）確保電路的振蕩電壓不超過諧振峰值電壓。同時，檢測到的輸出電壓可以再次啟動繼電器，使其處于通電狀態（常閉）（2）當水位下降且電容器中的玻璃管中空時，電路的輸出電壓小于繼電器的復位電壓，斷開繼電器（常開）對于已安裝的半圓柱形電容器，l和A2大多為固定值。
圖中R為導體電阻與電感電阻之和；L是電感和導體電感之和；C為電容器電容與引線電容之和；R為并聯電阻（板間漏阻與板間介質損耗等效電阻之和）；側邊是負載電阻（約幾十千歐姆）；側邊是負載電阻（約幾十千歐姆）；側邊是負載電阻（約幾十千歐姆）；側面是電壓信號（伏特級）可以看出，當玻璃管中有水時，電容器的電容較大，這會使LC諧振電路處于諧振狀態。檢測后振蕩電壓高，檢測后輸出電壓大，可啟動繼電器控制電路。由于玻璃管液位計管中有空氣，電容器的電容很小，LC電路處于諧振狀態。檢測到振蕩電壓非常低，低于起動繼電器，繼電器復位并斷開控制電路。采用諧振放大技術，可以檢測到電容的變化非常小，因此具有很高的靈敏度。
