磁翻板液位計中心距與量程范圍有什么區別
發布時間：2021-04-30 00:57:13
磁翻板液位計中心距與量程范圍有什么區別，
為什么整體的長度會比中心距（液位測量量程）長呢。因?yàn)閺纳厦娼Y(jié)構圖我們可以看出，當液位刻度為0或的時候，（浮力原理）浮子的上端要與刻度0對齊，那么主體鋼管道也要零點刻度往下延長，以便留有浮子長度（浮子的長度根據介質密度來決定）的空間。同樣，液位滿量程的時候也是一樣考慮。而且還要加裝排污閥，排污閥的操作空間也要考慮在安裝空間的因素里面。
2、可視距離就是可以眼看到的液位測量范圍，換句話說，磁翻板液位計的可視距離標準來說等同于法蘭中心距或者液位測量范圍。當然如果用戶有特殊需求，也可以加長，也就說，再特殊要求的時候，可視距離（范圍）可以比法蘭中心距（現場真實測量范圍）長。
比如現場罐體高度為1米，要求測量范圍量程是1米，那么法蘭中心距也是1米（當然這里要考慮罐體底部離地面的距離夠不夠浮子長度和排污閥操作空間），如果這個時候需要延長可視距離，也是可以做到的。只要在制作液位計的時候，同時加長磁翻板液位計的主體管道長度和刻度指示翻板的長度即可，而法蘭中心距保持不變，即上端法蘭安裝和下端法蘭安裝依然是在1米罐體的**和下端。
（當然這里依然考慮**上面的空間距離和底部離地面的距離,，因?yàn)橛械膱?chǎng)合是在室內，特別是室內在頂部與房頂?shù)目臻g問題。而且有的場合罐體底部與地面只有一塊鋼板厚度的空間，基本接近地面。比如上周某化工廠訂購的一臺磁翻板液位計，罐體是5米，但是由于團體底部離地面只有一塊鋼板距離，空間不夠，所以法蘭中心距只能做到4米4，（豎直側裝）也就是說下端法蘭離罐體底部還有60公分距離確保浮子的長度和排污閥的空間）。只要頂部空間夠多，1米的罐體，1米的量程范圍，翻板和主體管道可以加長至1米5。也就說，刻度指示翻板的可視距離變成了1米5。

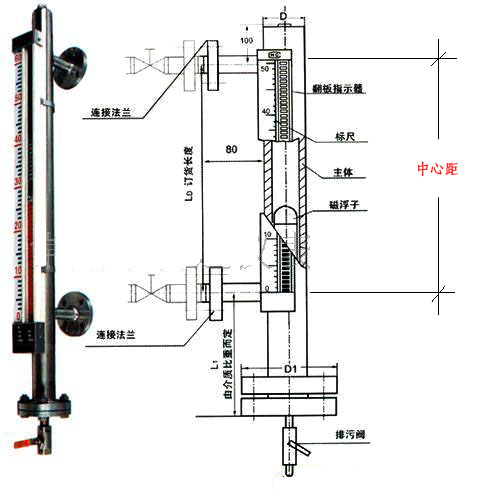

磁翻板液位計的中心距的概念，本站已有專門的論述，詳情可參考：磁翻板液位計的中心距是指什么?，簡略來說中心距就是指（豎直側裝）上端法蘭中心孔與下端法蘭中心孔之間的距離，而這個兩法蘭中心之間的距離一般就是指液位測量范圍量程。比如現場液位測量范圍是3米。那么法蘭中心距就是3米。下面我們磁翻板液位計的結構圖來進行說明：
1、從結構圖可以看出，法蘭中心距不代表整體液位計的長度（高度）。刻度指示用的翻板長度（高度）也要比法蘭中心距稍微長一點（多出的部分是銘牌和翻板頂部一些部分）。
