無線熱網監控智能管理系統
方案簡介(GPRS傳輸摸式)

一.系統概述
隨著工業供熱的發展和熱用戶對供熱要求的不斷提高，為了確保供熱管網安全、穩定、經濟運行，提高熱網管理效率，實現熱網現代化管理水平，對熱網進行集中監控和量化管理已是當前的發展趨勢。
熱網計量管理系統是融合了計算機技術、傳感技術、數據通信技術、測控技術和可靠性理論的新型高科技熱網監測系統。
該系統可實時監控管網供熱的全過程，清晰地反映各站點實時運行情況；詳細記錄管線站點的運行參數；集中顯示溫度、壓力、瞬時流量、累積流量等參數值。
該系統為企業提供了有效的管理平臺，管理部門可查詢并顯示各參數的歷史曲線；實時報警的處理；在性能分析界面上有效地分析管線的管損情況；自動報表和自動結算；用戶名登陸和權限設置等功能。
    基于事件復制、硬件冗余的雙機備份設計、UPS電源和高性能數據通信鏈確保計算機熱網計量管理系統運行的安全、可靠及數據的完整性。

系統使用效果:
　　節能效果非常明顯，回收的用戶調查表表明，使用情況好的熱電廠的熱網管損下降近9％，一般的也有3-5個百分點的下降率。而在熱網上1個百分點往往意味十幾萬幾十萬的金額。3、4個月即可收回設備款，投資回報率極高。因此，市場銷售情況來看，很受歡迎。　　
　　節能來源于兩個方面：　
　　1.熱網管損的有效下降，糾紛劇減。
　　2.對運行的指導，使供熱成本下降。　
　　系統從根本上解決了熱網運行的高管損率、多糾紛、人力投入等問題：
　　1.偷漏汽行為技術水平大大增加。并且，往往選擇供熱方正常的8小時之外。作為熱電廠來說，本身熱網的范圍很大，抄表都已來不及，又要抓住偷漏用戶，還得有真憑實據，熱網管理人員疲于奔命，但往往顧此失彼，收效甚微。
　　2.供熱過程中確實也就存在因溫度、壓力參數過高過低，導致熱用戶生產損失和不滿，而導致拒付汽款。遇到這種情況時，熱電廠也沒有相應數據支持收款工作順利進行。　
　　3.廠內運行由于無法根據外供汽的情況做到相應調整，運行成本不經濟。

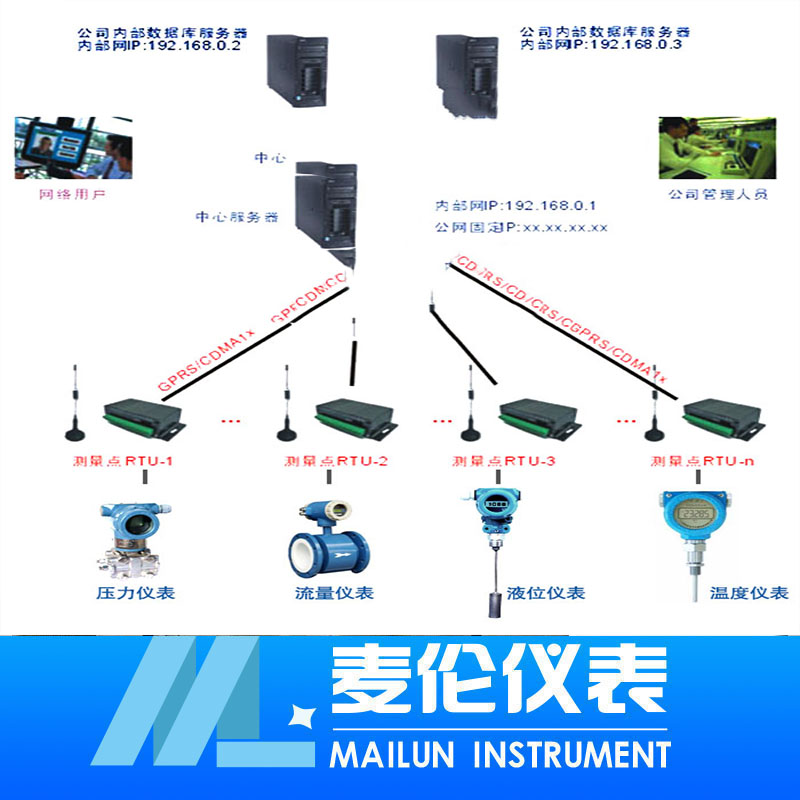

監控中心和客戶機（管理部門）組成的計算機局域網
    熱網用戶站測控前端RTU和傳感器
    無線、有線或有無線兼容的數據傳輸鏈

2.2  系統運行過程
熱網用戶站測控前端RTU設備實時采集用戶端的蒸汽壓力、蒸汽溫度、瞬時流量、累積流量等參數數據。RTU內的后備電源能確保在斷電24小時情況下正常工作。
主控站以輪詢方式對全網所有的熱網用戶站RTU實現點對多點通信。主控站上位工控機發送呼叫命令，經RTU內的通信設備接收后傳送至流量積算儀，與呼叫命令中的地址信
息相符的流量積算儀響應上位工控機，立即建立通信鏈路，將其所采集的數據回發至主控站。
主控站的上位工控機實施對RTU數據的處理、分析、存儲。熱電廠或供熱所可將熱網主控站服務器與經理、廠長和各管理部門的客戶計算機構筑成廠區內的計算機局域網，所有的客戶機可以遠程Web方式調閱熱網數據表格、數據分析圖形，實現數據共享。

三 . 設備配置
3.1  監控中心
    監控中心以高可靠性的服務器、工控計算機，采用WindowsNT系統平臺和組態軟件（KINGVIEW、FIX、力控等），編制各數據分析處理軟件模塊建立完整的監控平臺。

3.1.1  硬件配置
    監控中心和客戶機（管理部門）組成的計算機局域網配置有下列設備：
    * 服務器
   即放在主控室運行的SCADA節點，主要負責熱網管理系統的管理和監控，作為Web Server向本地客戶節點或遠端客戶節點提供經IE或Netscape Navigator瀏覽的實時運行信息。
完成對工控機上實時運行的主要數據（瞬時流量、累積流量、工作溫度、工作壓力、停汽時間、停汽時間日累積、設備工況、異常報警等）的歷史備份。客戶機可通過編寫客戶端程序對文件服務器上的熱網歷史數據進行瀏覽、曲線顯示和報表打印等。
* 工控機
負責熱網系統的實時監控、通信管理。實時用戶數據曲線和報表的生成，實時用戶數據的管理。
* 客戶機
主要完成兩個功能，一是通過網絡WEB SERVER瀏覽組態軟件運行的監控界面和實時過程；二是對文件服務器上的熱網歷史數據進行瀏覽、可以瀏覽，調用相關的參數、報表和曲線的顯示和打印等。
l  通信設備     GPRS-DTU、天饋線和避雷裝置，UPS功能組合電源
l  * 其他設備     打印機、、網卡、HUB、UPS電源及輔助件等。(選配)

3.1.2  主控站的計算機軟件平臺配置
  熱網系統的軟件平臺主要由八部分組成：
      * 組態軟件（KINGVIEW、iFIX、力控等的實現）
      * Web Server V （KINGVIEW、iFIX、力控組態軟件網絡的實現）
      * EDA（KINGVIEW、iFIX、力控的數據庫與下層智能儀表通信的實現）
      * Visual Basic   （EDA程序的實現）
      * Delphi   （服務器數據庫在客戶機端檢索程序的實現）
      * SQL Server   （服務器數據庫的實現）
      * Microsoft Windows （客戶機和工控機基于的操作平臺）
      * Microsoft Windows NT Server   （服務器基于的操作平臺）

  軟件可實現的主要功能
    * 采集各關口表、用戶點數據，進行大值、小值比較。對重要參數進行越限判斷并報警。
    * 歷史數據保存，保存時間由用戶設定。
    * 參數變化趨勢曲線分析。可對多用戶、任意時間段的數據做比較并給出性能分析曲線。
    * 掉電上電后，軟件自動恢復運行，無須人工操作。
    * 用戶站故障報警，包括通信失敗報警、用戶端掉電報警、開箱報警，實時參數報警等。
    * 報表與圖形打印
    * 各種二次性能計算（管損分析）
    * RTU運行工況顯示

3.1.3  軟件模塊
本系統軟件由三大模塊組成
l  通信監控和數據采集處理軟件
安裝在工控機上，其主要功能熱網的數據通信管理、采集管理熱網系統中的各用戶端RTU的智能儀表數據，并進行數據處理，同時以圖形的方式顯示在屏幕上。通信監控和數據采集處理軟件為用戶提供了強大的操作功能，以滿足用戶管理監控的任務。本系統使用力控組態軟件，使用戶容易組態、容易使用、容易擴展。
    通信監控和數據采集處理軟件安裝在主控室監控工控機上，實現以下功能：
*  通信管理：輪詢遙調網內RTU數據，確保通信鏈路的可靠性。
*  文件管理：查看各用戶的成組數據﹑壓力﹑溫度﹑瞬時流量等。
*  數據管理：提供接收數據查詢，包括詳細查詢﹑條件查詢等各種查詢功能。
*  用戶管理：當系統需要增加或刪除一個用戶站時，相應地增加或刪除數據庫中的該用戶的廠名﹑儀表地址等各種參數。
*  系統管理：提供操作人員的口令設置﹑修改﹑短信發送的電話等功能。
數據監控通信軟件的主界面是一張根據熱網系統及熱用戶的地理分布而繪制的熱網監控GIS界面。在界面上，顯示各熱網用戶的地理位置﹑名稱等信息；在界面的右上角，顯示系統的工作狀態。當操作人員將鼠標移向某一熱網用戶時，在界面的右下角將顯示該熱網用戶的常規流量、壓力、溫度、流量累計、熱量累計及其儀表狀態等信息。
當監控中心在呼叫某個熱網用戶時該熱網用戶端收到監控中心的指令，將數據上傳上來，流向監控中心。這樣，可在熱網監控范圍系統圖上清晰楚地顯示無線通信的工作狀態，當管理人員將鼠標移向右邊菜單的用戶名上時，則顯示該用戶的近采集的智能儀表數據信息。當管理人員需要監控查看更詳細的用戶儀表通信信息，則進入文件管理項菜單即可。
l  數據庫管理軟件
安裝在服務器上，管理整個熱網系統的數據庫，以保障整個熱網系統的數據的安全性。
同時，該軟件還提供各種數據報表。可根據要求﹑查詢﹑打印各歷史報表數據。數據庫管理系統安裝在服務器上，整個熱網的設備運行的數據、從RTU用戶站采集的各種數據，在數據管理系統的管理下，通過局域網保存在服務器的數據庫里。該數據庫里的數據，作為原始的數據長期保存。以保證整個熱網系統數據的可靠性與安全性。
數據庫管理系統主要由以下四部分組成：
*　SQL Server管理器（SQL Server Enterprise Manager）
*　數據轉移服務（Data Transformation Services ，DTS）
*　SQL Server 查詢分析器（Query Analyzer）
*　SQL Server Profiler
SQL Server管理器（SQL Server Enterprise Manager）
SQL Server管理器允許對SQL Server以及SQL Server中的對象進行企業級的配置和管理。SQL Server管理器提供一個強有力的scheduling引擎，高度的容錯力和一個嵌入式的復制管理界面。使用SQL Server管理器可以管理連接和用戶許可、創建腳本程序、管理SQL Server對象的備份、備份數據和事務處理日志等工作。SQL Server管理器還可管理表、視圖、存儲過程、觸發器、索引、規則、默認值以及用戶定義的數據類型、建立全文本索引、數據庫圖表和數據庫維護計劃、輸入和輸出數據、轉換數據、執行各種網絡管理任務。
數據轉移服務（Data Transformation Services ，DTS）
數據轉移服務可以在多種異構數據源之間輸入和輸出數據，這些數據源采用基于數據庫的OLE體系結構；或在使用SQLServer 2000的多個計算機之間轉移數據庫和數據庫對象；還可以通過運用數據轉移服務，更便捷地在一個在線事務處理系統（OLTP）中建立數據倉庫和數據中心。
SQL Server 查詢分析器（Query Analyzer）
SQL Server 查詢分析器可以分析一個查詢，同時執行多個查詢，查看數據和獲取索引建議。SQL Server 查詢分析器可用來顯示SQL Server查詢優化器所選擇的數據提取方法。

SQL Server Profiler

SQL Server Profiler可以實時地捕獲數據庫服務器活動的連續記錄。SQL Server Profiler監控SQL Server產生的事件，過濾基于用戶指定標準的事件，或將操作步驟輸出到屏幕、文件或數據表。
l  客戶端監控管理軟件：
安裝在客戶機上為使用者提供一個遠程監控﹑遠程管理的功能。通過內部的局域網絡，在服務器端運行WEB SERVER 程序后，廠級局域網上的任一臺計算機都可通過微軟IE 瀏覽器瀏覽現場真實的監控界面，查詢能源數據，了解整個熱網系統中的各用戶情況，調用相關的參數、報表等。
3.1.4  計算機系統的安全性
    由于熱網系統是一個重要的生產運營管理系統，因此在保證它的強大的功能的同時，必須考慮該系統的安全性。系統的安全保護設計如下：
    (1) 系統抗病毒能力設計
        采用網絡版防病毒軟件來保護網絡操作系統安全運行，建立嚴格的網絡安全機制（包括防火墻技術、虛擬網絡技術）對系統病毒的傳播有抑制作用。
    (2) 系統網絡安全設計
       為維護網絡系統安全、采用VACN（虛擬網絡）和防火墻技術。
       在桌面級，采用VACN技術、虛擬網把網上用戶分成多個子網，每個網的用戶只能在允許的范圍內訪問。
       在服務器級，設定不同的權限和口令，分配給不同的用戶。不同級別的用戶只能訪問與其級別相適應的網絡資源和數據。
       公司網絡內部的用戶訪問互聯網或外部用戶通過互聯網訪問本系統時采用防火墻軟件來有效地防止"黑客"訪問，防止信息流失和整個信息系統遭到破壞。

3.2 測控前端設備（RTU）
根據用戶要求可設計成落地/壁掛式集成機柜。
3.2.1RTU配置：
        流量積算儀
        GPRS-DTU
        組合電源       AC/DC電源
后備電源（含電瓶）
               電源切換控制與充電單元     天饋. 避雷系統
（以上設備集成于一機柜內）

    RTU對電源的設計做了充分考慮。
(1)         設計有后備電源。在用戶斷電時，自動切換到后備電源以確保RTU正常工作，不
丟失流量數據的采集。后備電源的設計容量為確保24小時（根據用戶要求）供電。
(2) RTU隨時將供電狀況以及斷電信息傳送到監控中心。
(3)    流量積算儀表與數據通信設備采用二組電源，防止干擾，確保儀表數據采集的準
    確性。
