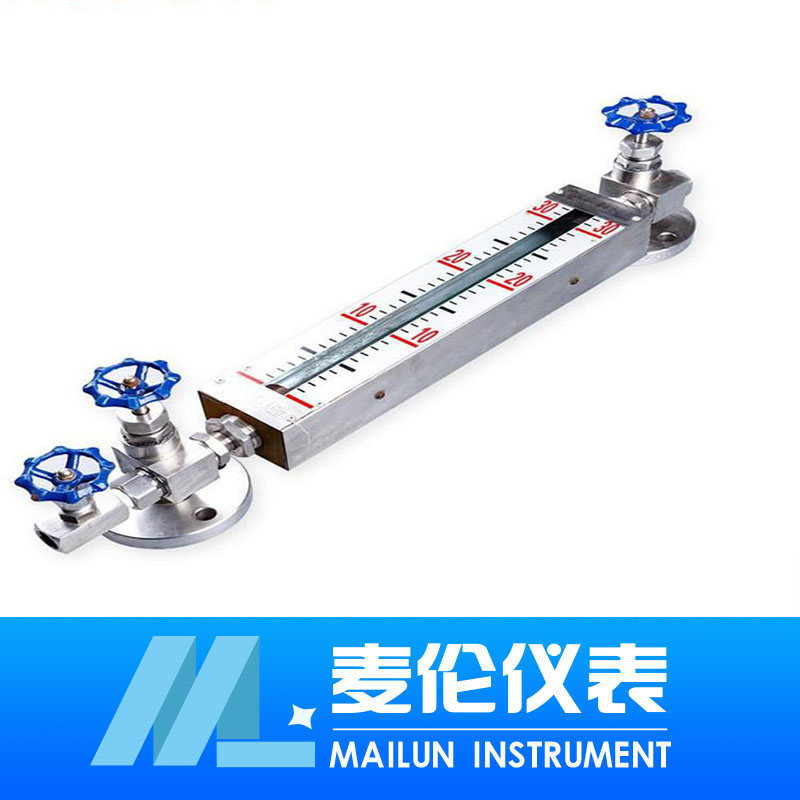

鍋爐雙色液位計
鍋爐雙色液位計概述
本廠生產的石英玻璃管液位計系列，全部采用二氧化硅石英玻璃管，由于它的物理特性和光學功能較普通玻璃管的功能更加優越，使其**用于測量工業設備中的各種罐、塔、糟、葙內介質的液位測量，尤其適用于高溫、高壓和各種特殊溶液的液位位置。
工作原理
鍋爐雙色液位計 按JB/T4268-1999標準精心設計，是利用光學折射原理設計的一件新型液位儀表，通過連通器的作用將介質引入石英管內，當光線透過不同的介質時，方向發生了改變，使液位計測量管中的有液部分顯示綠色，無液部分顯示紅色，并通過液位的變化自動連續的跟蹤液位的變化，給生產操作提供了諸多的方便。
水位表由上閥（汽閥）、下閥（水閥）、表體、排污閥、平衡管等組成。上閥和下閥除手動全開和全閉外，由于閥體內部設有閥座和珠一枚，當石英管因意外損壞時，鋼珠在高壓的汽水沖擊下，高速頂向閥座，自動關閉表體的上下通道，直至手動關閉上、下閥為止。
鍋爐雙色液位計主要用于各類承壓容器、工業蒸汽鍋爐上的液位顯示。它比原HY-UGSX雙色石英管液位計更具安全性、可靠性、顯示更清晰、保養、維修更方便。它克服了原產品在弱自然光下必須帶電源的缺點，且它的外觀無論從體積或重量都比原來縮小了許多，儀表整體感覺小巧、新穎。它是二十一世紀專為鍋爐行業設計的新一代的液位配套儀表。
鍋爐雙色液位計是利用光在不同介質中呈現不同折射率和反射特性，并借助于濾色片使液相呈綠色，氣相呈紅色的雙色顯示，氣液分界面極為清晰。
產品特點
雙色顯示，色澤鮮艷，清晰；可視范圍大，電視監控效果好；儀表兩端密封性能好；耐高溫、高壓、抗腐能力強；儀表內自帶閉鎖；安全可靠；范圍大、口徑大、流速快；安裝維修方便敏捷，具有液視功能。
技術參數
技術指標：
測量范圍(安裝中心距)：300、350、440、500······2000mm
可視高度：100、150、240、300······1800mm
被測介質工作壓力： 1.6，2.5，4.0，6.4MPa
工作溫度：-10℃~+450℃
伴熱蒸汽壓力：≤0.6MPa
蒸汽夾套尺寸：G1/2″外螺紋
觀察距離：15M(自然光)50M(附照明)
顯示色標：水相綠色、氣相紅色
照明燈：36V AC 6W
接口法蘭：采用化工部1997年頒發的HG20592~20635-97法蘭標準。法蘭通徑DN20，DN25，如用戶需采用其他標準(如GB、ANSI、DIN等標準)可根據用戶需要設計。
使用說明：
1、水位計使用時，應先緩慢打開閥門進液，然后特玻璃管預熱20~30分鐘，有一定溫度后，方能全部打開兩端閥門進水或其它介質。
2、在使用過程中要求經常排污，避免污蝕阻塞通道，出現假水位現象。
3、當石英管因意外損壞時，借助于儀表上下手柄將上下旋塞的塞子轉90°，可阻止容器內的介質繼續外流，此時，可更換損壞件。
使用和維護：
1、包裝后的水位計可用常規的運輸工具運輸，但應避免劇烈振動和雨雪直接侵蝕。
2、水位計應放在溫度0~40℃，相對濕度不大于80%的干燥通風室內，室外空氣不應含腐蝕儀表的介質。
3、水位計必須垂直安裝，其垂直偏差度應小于3°。
4、水位計與容器之間應裝有截止閥，以便清洗和檢修時與介質隔離。
5、根據介質情況，應定期對本體管進行清洗，清除管內的雜物。
訂貨須知：
1、型號規格
2、測量范圍(中心距L)
3、工作壓力
4、工作溫度
5、材質要求
6、法蘭標準鍋爐液位計廠家
