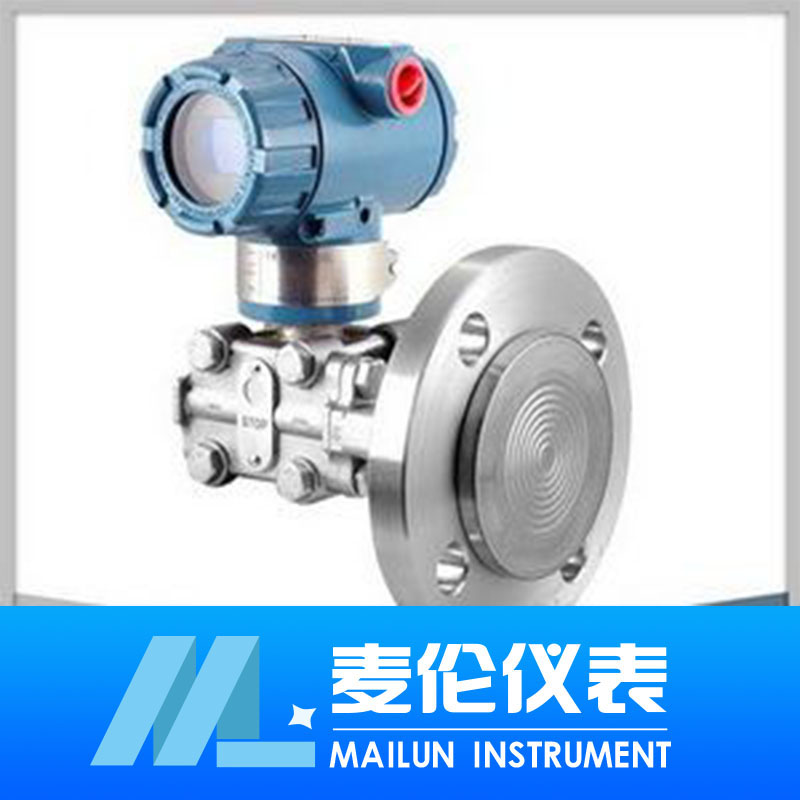

單法蘭液位計
ML-3851LT型單法蘭液位計的主體結構與LT型壓力變送器相同，為了適應不同的安裝需求，本系列變送器具有多種形式的遠傳裝置供用戶選擇。該產品**應用于石油、化工、電力、食品、造紙、市政工程等行業。
ML-3851LT型單法蘭液位計適用場合：
1、高溫下粘稠介質
2、易結晶的介質
3、帶有固體顆粒或懸浮物的沉淀性介質
4、強腐蝕或劇毒性介質
5、可消除導壓管泄漏污染周圍環境現象的發生；可免去采用隔離液時，因測量信號的不穩定，需要經常補充隔離液的繁瑣工作。
6、連續精確測量界面和密度
7、遠傳裝置可避免不同瞬間介質的交混，從而使測量結果真實地反映過程變化的實際情況。
8、衛生清潔要求很高的場合
9、如食品、飲料和醫藥工業生產中，不僅要求變送器接觸介質部位符合衛生標準，并且應便于沖洗，以防止不同批量介質的交叉污染。
單法蘭液位計特點 ：
1、逐臺進行模擬“在線運行”考核，保證變送器在極限環境溫度、介質溫度和工作壓力(包括正壓或真空)下，穩定而可靠地工作。
2、采用“動態型面”遠傳膜片結構，超載后膜片不會受損；長期工作后精度不會發生變化。
3、選用全熔焊和剛性密封結構的灌充系統，根除了漏油現象的發生。
4、設計新穎的毛細管結合部件，使毛細管得到可靠的保護，在現場使用不易折斷。
5、品種、形式和尺寸多樣的遠傳裝置，以及豐富的灌充液種類，可以滿足各種不同場合的測量需要。
6、可提供各種特殊需要產品，包括高溫、高真空、快響應和不等長毛細管(長度≤3米)遠傳壓力變送器。
ML-3851LT型單法蘭液位計技術參數和性能：
輸出信號：4～20MA.DC二線制(模擬)
二線制4～20mA直流信號上疊加數字信號，由用戶選擇線性或開方輸出。(智能)
供電電源：12～45V.DC
電源影響：<0.005%輸出量程/V
負載影響：電源穩定時，無負載影響。
測量精度：調校量程的±0.1%，±0.2
(標配精度為±0.2%，若選擇其他精度請?jiān)谟嗀涍x型時注明。)
量 程 比：10：1或100比1
阻 尼：通常可在0.1～16秒之間可調，當灌充惰性液或帶遠傳裝置時，時間常數會增大。
啟動時間：<2秒，不需預熱
工作環境：環境溫度 -29～93℃(模擬放大器)
-29～75℃(數字/智能放大器)
-29～65℃(帶顯示表頭)
環境濕度 0～95%
防護特性：防護能力 IP65
防爆類型：隔爆型 Exd II BT4-6
本安型 Exia II CT5
靜壓影響：零位誤差：±0.5%大量程限值，對于32MPa在管道壓力下通過調零給予校正。
電磁輻射影響：0.05%大量程值，接受輻射頻率27～500MHz，試驗場強3V/m。
指示表(%)：液晶數顯 精度±0.2%
振動影響：任何方向200Hz振動時，±0.05%/g。
安裝位置：膜片未垂直安裝，可能產生小于0.24KPa的零點誤差，但可通過調零來修正。
重 量：3.9Kg(不包括附件)
注：
① 遠傳壓力變送器的工作壓力還取決于選定法蘭的規格。
② 遠傳裝置的工作溫度，由所選擇的灌充液種類確定。
③ 遠傳壓力變送器則是指一側的遠傳裝置受到溫度作用，所產生的輸出變化。
④ 靜壓和溫度影響，均是在大量程時測得。
⑤ GP型遠傳壓力變送器一側毛細管長度一般為1.5米，長不宜超過3米(特殊情況協議商定)。
RZ-3851LT型單法蘭液位計選型表：
|
代號 |
測量范圍 （KPa） |
||||
|
4 |
0 － 6.2～ 37.4 |
注：
1、遠傳裝置PFW、EFW、RTW、SSW、RFW可選量程代號5、6、7、8。 |
|||
|
5 |
0 － 31.1～ 186.8 |
||||
|
6 |
0 － 117～ 689.5 |
||||
|
7 |
0 － 345～ 2068 |
||||
|
8 |
0 － 1170～ 6895 |
||||
|
9 |
0 － 3450～ 20680 |
||||
|
0 |
0 － 6895～ 41370 |
||||
|
代號 |
輸出形式 |
||||
|
SF |
4～20mA.DC 專用數字放大器，線性輸出,4位LCD數字顯示 |
||||
|
S |
4～20MA.DC 專用智能放大器，并采用HART協議通訊 |
||||
|
代號 |
容室和接頭材質 |
隔離膜片材質 |
注： |
||
|
12 |
碳鋼 |
316 |
|||
|
12 |
316 |
316 |
|||
|
代號 |
灌充液種類 |
||||
|
L |
低粘度硅油 －60～150℃ ρ=0.93 |
注： 代號N、W用于有嚴格衛生要求的場合，可避免灌充液泄漏對工藝介質造成污染。 |
|||
|
S |
普通硅油 －45～205℃ ρ=0.96 |
||||
|
H |
高溫硅油 －10～300℃ ρ=1.07 |
||||
|
N |
植物油 －15～200℃ ρ=0.92 |
||||
|
W |
蒸餾水 ＋5 ～70℃ ρ=1.0 |
||||
|
代號 |
毛細管長度 |
||||
|
05 |
1.5(5ft) |
注：無特殊要求時，均填寫代號05，即毛細管長1.5米。 |
|||
|
10 |
3.0(10ft) |
||||
|
代號 |
選用件 |
||||
|
M3 |
數顯指示表 4位LCD數字顯示 |
||||
|
B1 |
管裝彎支架 （安裝管φ60） |
||||
|
B2 |
板裝彎支架 |
||||
|
B3 |
管裝平支架 （安裝管φ60） |
||||
|
D |
隔爆型，防爆標志ExdⅡBT4-6 |
||||
|
I |
本安型，防爆標志ExiaⅡCT5 |
||||
注：
1、遠傳差壓變送器的靜壓和遠傳壓力變送器的工作壓力還取決于選定法蘭的規格。
2、遠傳裝置的工作溫度，有所選擇的灌充液種類確定。
3、遠傳差壓變送器的介質溫度影響是指兩側的遠傳裝置由室溫開始同時受到相同的溫度作用，所差生的輸出變化，遠傳壓力變送器則是指一側的遠傳裝置受到溫度作用，所產生的輸出變化。
4、靜壓和溫度影響，均是在大量程時測得。
5、DP型遠傳差壓變送器兩側的毛細管大長度為7.5米，兩側長度差為4.5米；GP型遠傳壓力變送器一側毛細管長度一般為1.5米，長不宜超長3米（特殊情況協議商定）
