80G超高頻雷達液位計使用特點
發布時間：2021-03-31 07:44:58
在容器中液體介質的高低叫做液位，測量液位的儀表叫液位計。液位計為物位儀表的一種。
液位計良好的結構及安裝方式可適用于高溫、高壓、強腐蝕，易結晶，防堵塞，防冷凍及固體粉狀、粒狀物料。 它可測量強腐蝕型介質的液位，測量高溫介質的液位，測量密封容器的液位，與介質的粘度、密度、工作壓力無關。
雷達液位計高頻和低頻應用區別
1、頻率對測量的影響
雷達液位計是通過天線發射電磁波，電磁波的頻率越高，電磁波的能量越高，波長越短，散射現象越明顯；反之能量越低，波長越長，能量不容易被氣相層吸收。對于同一尺寸的天線，一個波長為1.2cm、頻率為26 GHZ的液位計比一個波長為3cm、頻率為10 GHZ的液位計的增益高6倍。（備注：天線增益表示定向天線輻射集中程度的參數）
不同頻率（26 10 6 GHZ）、同**線和介電常數及距離增長的接受信號圖如下所示：
雷達液位計高頻和低頻的應用區別

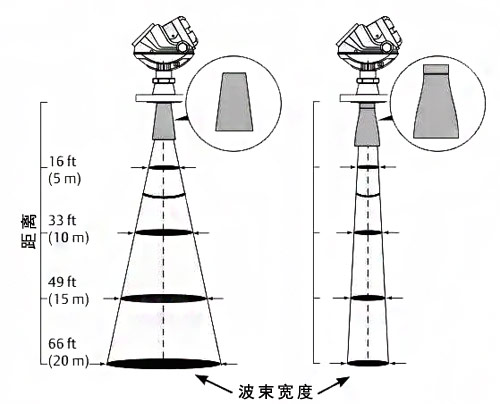

雷達液位計的總波束寬度與設備的頻率成反比。因此對于同一直徑的天線，如果雷達液位計的頻率提高，波束寬度將低于較低頻率的設備，狹窄的波束可將管嘴、罐壁和干擾物的影響降至ZUI低。如下圖所示（左側是6 GHZ的，右側為26GHZ的）。
同時，雷達液位計的測量量程也受到了頻率、天線尺寸、液體的介電常數以及過程條件等因素影響。
2、雷達液位計高頻和低頻的應用區別
測量蒸汽和泡沫、有冷凝物時先選低頻雷達，在多數其他應用中，為了便于安裝，先選高頻雷達。
1）較低的頻率降低對蒸汽、泡沫和天線污染物的靈敏度。低頻雷達的波速角較寬，可更好的處理蒸汽、灰塵、冷凝、污染和湍流表面的問題。
2）較高的頻率可對管嘴、罐壁和干擾物的影響降至ZUI低。
一、雷達液位計開始的選型
各類液位儀表都有其各自的特點與優勢，在面對測量介質進行選擇儀器時要綜合考慮各方面的因素，包括被測介質的特性、介質測量的目的以及環境條件和經濟條件等其他因素。盡量在眾多儀器中揚長避短，選擇適宜測量介質和目的的儀表。
二、考慮被測介質的特性
由于雷達液位計的種類很多，在進行測量前，首先要考慮被測介質的壓力、溫度、密度等特性，有針對性地選擇適宜的天線和表頭。對于高溫或腐蝕性強的介質，應該使用非接觸天線雷達液位計，讓液位計不與液體進行直接的接觸，既能保證測量數據的準確性，又能保護液位計不受損傷。
三、考慮介質測量的目的
在進行雷達液位計選擇時，還要考慮介質測量的目的，從而選擇不同測量精度的液位計。為了盡可能節省投資，在滿足計量精度的前提下，盡可能地選擇性?xún)r(jià)比高的液位計。如果介質測量的目的是用于內部核算，則對于精度的要求就不需要太高。如果介質測量的目的是用于對外交易，就需要選擇高精度的液位計。
四、考慮其他因素
另外，在進行雷達液位計選擇時，還需要考慮環境條件、安裝條件、經濟條件以及測量范圍、頻率等其他因素。
五、雷達液位計的安裝
雷達液位計的安裝也是進行液位測量十分重要的環節，為了保證雷達液位計正常穩定的工作，就要使用科學合理的安裝方式，以減少各種故障的發生。在安裝時，要做到天線與測量槽壁保持平衡，同時安裝位置距離應該大于槽壁300mm，保持足夠的距離，否則容易讓回波信號產生異常，造成虛假的回波信號。
在對具有腐蝕性或易結晶的物體進行測量時，為了避免各種因素對天線的影響，防止天線上存在的結晶影響正常的工作，應該有針對性地選擇儀表，從而減少各種故障的產生，防止得到的數據存在偏差。
雷達物位計在油罐應用
雷達液位計屬于通用型雷達液位計，它基于時間行程原理的測量?jī)x表，雷達波以光速運行，運行時間可以通過電子部件被轉換成物位信號。探頭發出高頻脈沖在空間以光速傳播，當脈沖遇到物料表面時反射回來被儀表內的接收器接收，并將距離信號轉化為物位信號。
雷達液位計的主要優點
雷達液位計應用**，無論是有毒介質，還是腐蝕性介質，都可以進行測量，能夠在極其惡劣的條件下工作是其***大的特點。在測量方面，雷達液位計的主要有以下優點：
1、準確、安全、節省能源
雷達液位計在真空、受壓狀態下都可進行測量，而且準確安全，可靠性強。由于電磁波的特點，可以不受任何限制，不受環境的影響，能夠適用于各種場合。雷達液位計的探頭與介質表面無接觸，屬非接觸測量，能夠連續、準確、快速地測量不同的介質。雷達液位計的探頭幾乎不受溫度、壓力、氣體等的影響（500℃時影響僅為0.018%，50bar時為0.8%）。雷達液位計采用材料的化學性、機械性都相當穩定，且材料可以循環利用，極具環保功效。
2、對干擾回波具有抑制功能
波束范圍內接頭引起的干擾回波，進料或出料的噪聲引起的干擾回波等可由內部的模糊邏輯控制自動進行抑制。
3、維護方便，操作簡單
雷達液位計具有故障報警及自診斷功能，能夠根據操作顯示模塊提示的錯誤代碼進行故障分析，及時確定故障并予以排除，使維護校正更加方便、準確，保障儀表的正常運行。
4、可靠性強
微波與測量介質不直接接觸，幾乎不受干擾地應用于真空測量、液位測量或料位測量等各種測量場合。由于**材料的使用，能夠在極其復雜的化學、物理?xiàng)l件下使用，提供準確可靠、長期穩定的模擬量或數字量的物位信號。
5、適用范圍廣
雷達液位計的應用范圍很廣，從被測介質來說，可以對液體、顆粒、料漿等進行測量。從槽罐體的形狀來說，雷達液位計可以對球罐、臥罐、柱形罐、圓柱椎體罐等的液位進行測量。從罐體功能來說，可以對儲罐、緩沖罐、微波管、旁通管中的液位進行測量。
