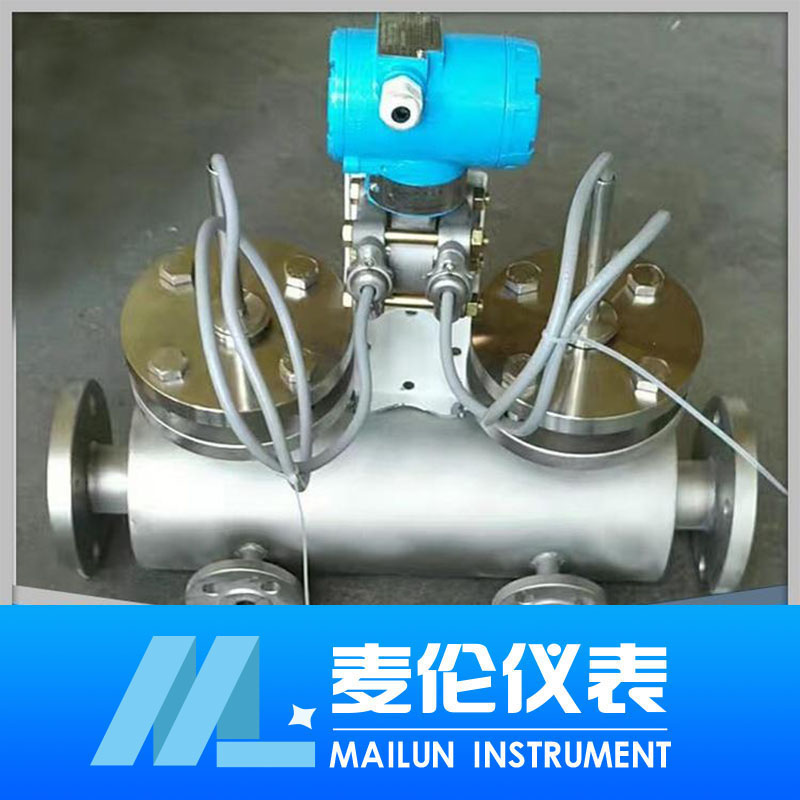

楔形流量計是我公司*新研制開發的新一代差壓式流量儀表，它可以滿足大多數流體的測量要求，如清潔的液體、氣體、蒸汽、空氣等。它特別適合測量傳統流量計很難測量的流體，如泥漿、礦漿、油漿、燃料油、渣油、煤焦油等其它高粘度流體及有懸浮液的、易結晶的、臟污的流體等等。因此，楔形流量計被**用于石油、化工、電力、輕工等領域那些高粘度、低雷諾數的測量。

1、楔形流量計特點

    1）、一體化 傳感器、三閥組、差壓變送器一體化安裝，省去導壓管路、閥門管件，整個系統更簡單，測量精度與可靠性大大提高。

    2）、智能化 選用智能差壓變送器時，可通過HART協議或通信方式（現場總線協議）對流程參數進行設定、組態，根據被測介質流量的變化，調整差壓，使系統范圍度大大拓寬；選用智能式多參數差壓變送器時，可實現多參數測量（差壓、體積流量、質量流量、壓力、溫度），實現完全的溫度、壓力補償，直接輸出精確的流量信號。

    3）、準確度高，重復性好，配置高精度差壓變送器可實現流量的精確測量。

    4）、低雷諾數（Red =500）、高粘度(500cP)測量。

    5）、測量穩定性好，流量系數長期保持恒定，檢定周期長。

    6）、結構簡單、可靠性高、使用壽命長。抗磨損免維護（無可動部件）。

    7）、對介質適應能力強，能測量高、低壓流體，除一般氣體、液體、蒸汽外，特別適用于高粘度流體、漿液、腐蝕性、易結晶、含懸浮物多的流體及臟污的流體，無節流件的“積污”和取壓口的堵塞問題。

    8）、測量范圍度(量程比)寬,不用二次表軟件修正即可達到10：1。

    9）、相比同級別的文丘里管更精巧。

    10）、對安裝直管段要求低，能有效避免或減少測量系統的附加測量不確定度。

    11）、壓力損失小，節約能源。

楔形流量計主要技術參數

 （1）準確度：優于±0.5讀數（標定）

 （2）重復性 amp;plusmn;0.2讀數

 （3）范圍度：10：1或更寬

 （4）壓力損失：測量差壓的1/5左右（約為孔板的1/3）

 （5）適測介質：各類液體、氣體及蒸汽

 （6）雷諾數適用范圍：5001×106（低雷諾數下測量時，范圍度相對縮小，流出

                        系數的不確定度相對增大）

 （7）被測液體粘度：*大500mPa.s

 （8）耐介質壓力：5MPa以下，也可高于5MPa

 （9）耐介質溫度：400°C以下（用戶特殊定貨，也可提供耐更高溫的產品）

  （10）適用的管徑：DN15 mmDN300 mm (用戶特殊定貨，可提供大于DN300 mm

                    的產品)

 （11）楔形比H/D：0.2，0.3，0.4，0.5

 （12）長期穩定性 amp;plusmn;0.2F.S/Y

 （13）供電電源：+24V

  （14）流量范圍：見下表

表1  楔形流量計測量液體時的流量范圍

楔形流量計表2 測量氣體時的流量范圍

 注：表1、表2的流量范圍是指工作狀態下的體積流量。

楔形流量計選型和安裝

   1、選型

1）、通徑規格

        LGX楔形流量計產品，一般情況下都按工藝管道的公稱通徑選定流量傳感器的通徑規格。我公司可根據用戶提供的產品定貨咨詢表的數據進行選型計算，如果認為有必要調整傳感器內徑時，則向用戶提出更改選型規格的建議，提請用戶重新確認。若在用戶設計選型時，安裝管道尚未確定，我公司也可根據用戶在產品定貨咨詢表中提供的測量條件，向用戶推薦通徑規格，提請用戶確認。

2）、楔形流量計儀表材質

        儀表的材質，原則上應根據所測量介質的腐蝕類型和腐蝕性的大小以及介質工況溫度由用戶自己做出選擇。本產品中的楔塊及接頭材質均采用不銹鋼（1Cr18Ni9Ti或304或316），外殼（法蘭、管道）采用碳鋼或不銹鋼，適用于介質溫度400°以下的非強腐蝕性介質。

當介質工況溫度400°C時，需根據具體的工況溫度、介質的氧化性、腐蝕性，選用更適合的耐熱鋼種。

當介質工況溫度在-20190°C范圍時，宜采用1Cr18Ni9Ti或用戶指定的其它耐低溫材質。

對于各類酸、堿、鹽強腐蝕性介質，其儀表材質需由用戶同我公司另行協商確定。

3）、取壓方式

差壓的測量，一般都采用普通螺紋取壓方式，即在測量管管壁開孔，通過取壓接頭與導壓管相連接。遠傳法蘭取壓，適用于不宜直接采用導壓管導壓的測量場合，如測量重油等粘稠流體或其它極易堵塞取壓通道的臟污流體以及其它特殊測量場合。遠傳取壓的傳感器安裝支座配合尺寸，依所選用的傳感器型號規格而定。

4）、關于流量

選型時，應保證管道內的流體流量在流量計的測量范圍之內，且處于其測量范圍的1/22/3處為。

5）、填寫訂貨咨詢表

作為設計選型依據，用戶需向我公司提供被測流體性質、工況條件，楔形流量計產品訂貨咨詢表。
