2088壓力變送器, 2088壓力傳感器, 3051壓力變送器
發布時間：2022-09-17 00:09:04
2088壓力變送器, 3051壓力變送器的設計確保了即使傳感器膜片損壞或發生故障，發射器也能安全工作。電子線路側（室）有兩級密封和工藝隔離，第三級密封實現與現場端子和導體管入口的隔離。工藝密封的設計和位置使變送器外殼能夠承受壓力，并防止工藝雜質從終端側通過導體管進入。
2088繼承了TSK51系列的設計傳統，設計為雙腔室外殼。雙腔室外殼將電子電路與外部環境隔離，并防止因?qū)Ч苁艹被蚶淠鴵p壞變送器。一般不要求電線管密封。外，即使在傳感器膜頭完全損壞的情況下，雙室結構也能保證端子和導體管與工藝隔離。
傳感器膜片。隔離膜片將壓力傳遞給硅壓阻式壓力傳感器，該傳感器充滿硅油。對于表壓變送器，傳感器的參考壓力是大氣。對于**壓力變送器，傳感器參考壓力是密封的真空參考源。過程壓力施加到傳感器的傳感膜片上，引起膜片的小變形，這將對傳感器內的惠斯通電橋施加壓力，導致電橋產生應變電阻變化，測量電阻變化并轉換成4-20 mA直流電流變化輸出。
電子電路板模塊。電子電路采用了專用集成電路（ASIC）和表面封裝技術。電子板接收傳感器膜頭的溫度補償電阻變化信號，對信號進行修改和線性化，輸出直流信號。折疊編輯本段性能規格（零參考校準范圍，參考條件，硅油填充，316L不銹鋼隔膜）
參考精度。±0.2%或0.5%校準范圍，包括線性、滯后和重復性效應。
環境溫度的影響。環境溫度效應（-40至85°C）。總體影響:±（0.3%URL+0.3%校驗和范圍）/56°C
. 折疊并編輯本段的功能指示符。折疊的應用。液體和氣體的測量。折疊范圍。-0.1至40兆帕。折疊超壓極限。2個FS（<3.5 MPa）。2.5倍FS（≥ 3.5 MPa).折疊過程的溫度限制。硅油傳感器:-40至120°C折疊環境溫度限制。不帶液晶顯示器:-40至85°C。帶LCD頭:-20至60°C。折疊存儲溫度限制。不帶LCD頭:-46至110°C。帶LCD頭:-40至70°C。折疊濕度限制。0-****相對濕度. 折疊并編輯本段安裝..
1/2-14NPT。折疊過程接口。1/2-14NPT，M20×1.5（CM20）陽螺紋可選。折疊時的液體連接。膜片:316L不銹鋼。工藝接頭:316不銹鋼。通用型2088壓力變送器采用316L擴散硅壓力芯作為敏感元件。內置處理電路，計算機自動測試，激光調阻技術寬溫、靈敏度補償，將傳感器的毫伏信號轉換成標準電壓、電流信號輸出，可直接與計算機、控制儀表、顯示儀表等連接。選用高穩定性、高可靠性的壓阻式壓力傳感器和高性能變送器專用電路，整體性能穩定可靠，可進行遠距離信號傳輸。采用工業防爆外殼，數字補償電路，顯示輸出穩定。

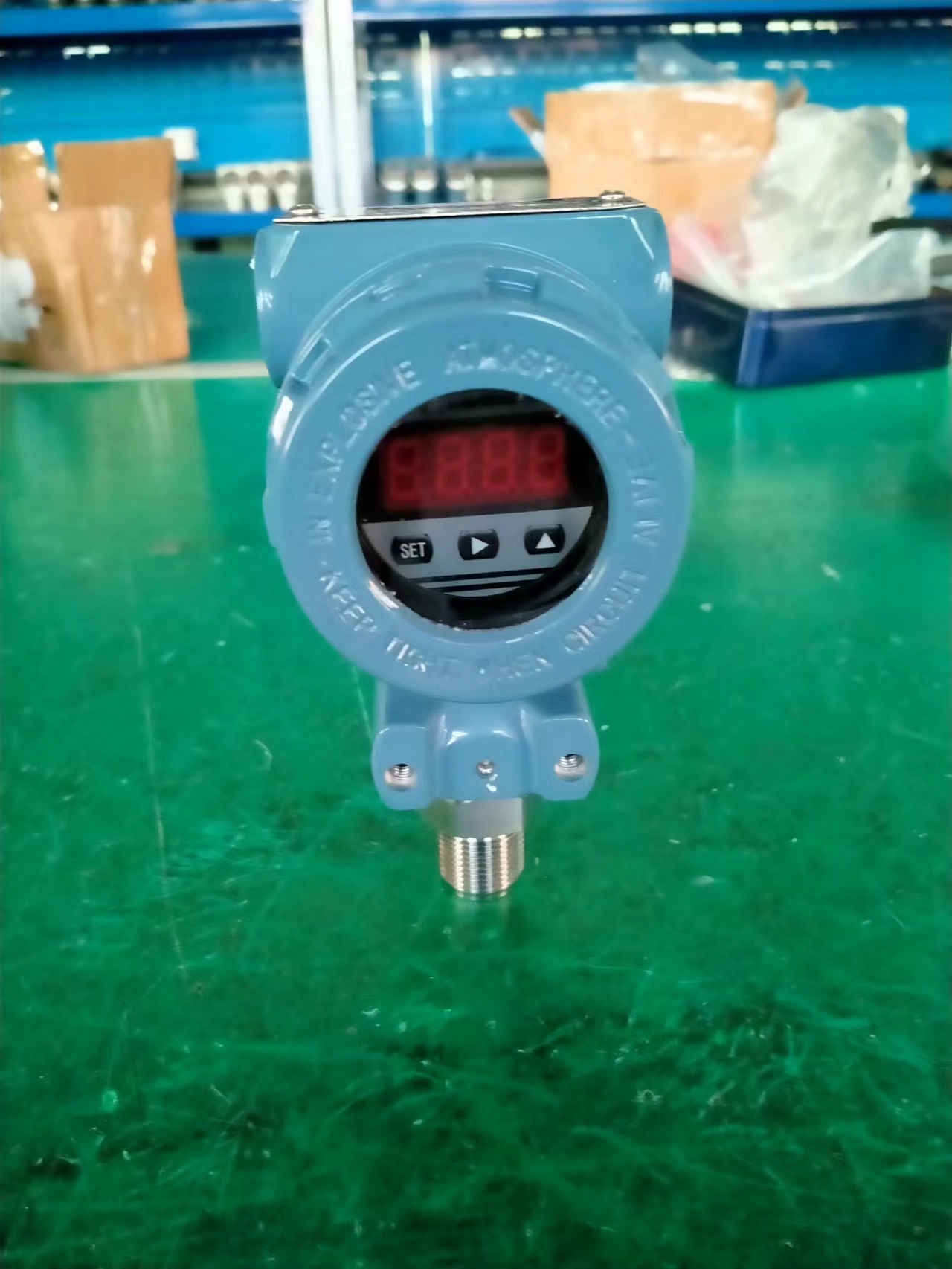

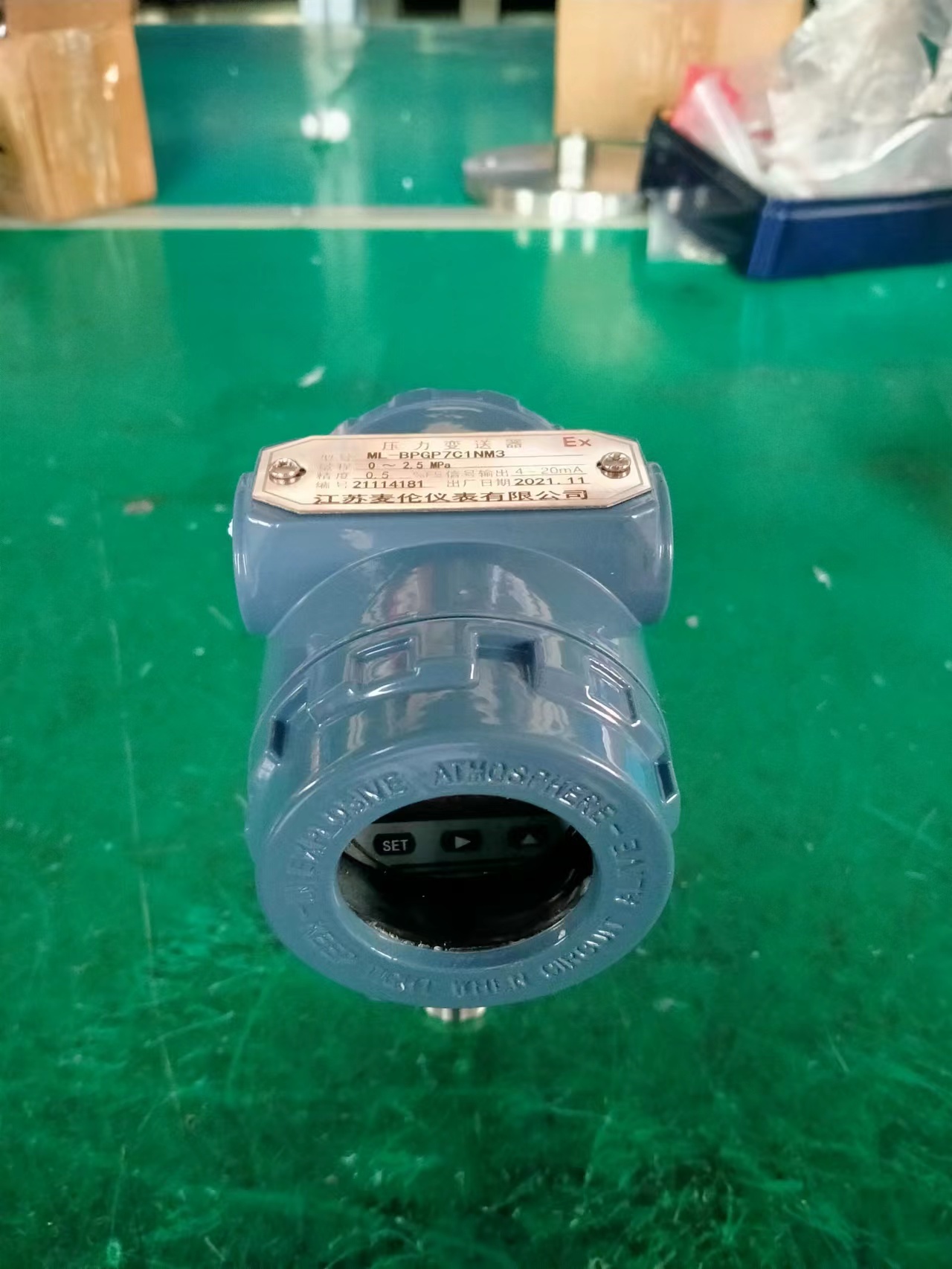

2088壓力變送器, 3051壓力變送器產品特性：1.外殼防護等級IP65。2。316L不銹鋼隔離膜片結構。3.精度高，全不銹鋼結構。4.數字壓力顯示，LED/LCD可選。5.抗干擾性強，長期穩定性好。6.形式結構多樣化，安裝使用方便。量程范圍寬，可測量表壓、**壓和差壓。7.Anti-vibration, anti-impact.
