罐區高低液位報警器,水位報警器
發布時間：2022-08-19 09:34:31
高低液位報警器是利用一種儀表來監測液位的變化，并通過聲音和各種燈光向人們發出報警信號的一種報警信號裝置。可用于石油、化工等行業的1區、2區防爆場所，也可用于戶外、戶外對液位進行實時監測。
高、低液位（溫度、壓力）方案濟南途科電子有限公司報警裝置
目前的狀況和轉型目標。
狀態:坦克類型:球型6,。介質:液化石油氣（LPG）。油庫至控制室約100米。目的:滿足安全生產的需要，改造液位，壓力、溫度儀表，實現就地顯示，同時輸出遠程信號到控制室（值班室）實時顯示，并實現高、低液位和壓力/溫度高限聲光報警。方案：安裝防爆型TK-LK超聲波液位計6套，壓力變送器6臺，溫度變送器1臺，24路TK-BJX聲光報警箱（液位12路，壓力6路，溫度6路）。
區域環境。環境溫度:較高/較低溫度39.7/-11.7（°C）。年平均相對濕度：79%。年平均降水量：1200.4毫米。防爆區，按IEC標準分為：II區。氣體組是IIC。溫度等級:T4電源:24VDC，四線制。
基于變革?！秲x表系統接地設計規范》（HG/T20513-2014）（2）《儀表配管配線設計規范》（HG/T20512-2014）（3）《自動化儀表工程施工及質量驗收規范》GB 50093-2013（4）《自動化儀表選型設計規范》（HG/T20507-2014）（5）《儀表供電設計規范》（HG/T20509-2014）（6）《信號報警及聯鎖系統設計規范》（HG/T20511-2014）（7）《石油化工安全儀表系統設計規范》（GB/T 50770-2013）（8）《過程測量與控制儀表的功能標志及圖形符號》（HG/T20505-2014）（9）《分散型控制系統工程設計規范》（HG/T 20573-2012）（10）IEC 60529 外殼提供的防護程度（11）IEC60079-0 爆炸性氣體環境用電氣設備 0部分：通用要求（12）IEC60079-1 爆炸性氣體環境用電氣設備 1部分：隔爆型“d”（13）《電氣裝置安裝工程 電纜線路施工及驗收規范》 GB50168-2013（14）《電氣裝置安裝工程 接地裝置施工及驗收規范》 GB50169-2013（15）《建筑工程施工驗收規范》GB50206-2008（16）SH/T3404 螺栓、螺母標準（17）濟南圖科電子有限公司企業標準Q/0100TKE 001-2014外貼式超聲波液位計（18）3036-2010《危險化學品重大危險源罐區**安全監控裝備設置規范》。
技術優勢。***技術流程:全鋁/不銹鋼密封探頭，不受外界干擾*+平衡結構，真空包裝工藝。測量傳感器探頭外貼：非接觸式測量，理想的液位測量方法不停止生產，不清洗槽，不觸發，不停止安裝紅外線在線調試功能。優化的* * *:
適應性廣，特別適用于危險化學品液位測控領域的實時自動校準，始終保證儀器測量的穩定性，滿足當地安監部門對危險源監控的技術要求。

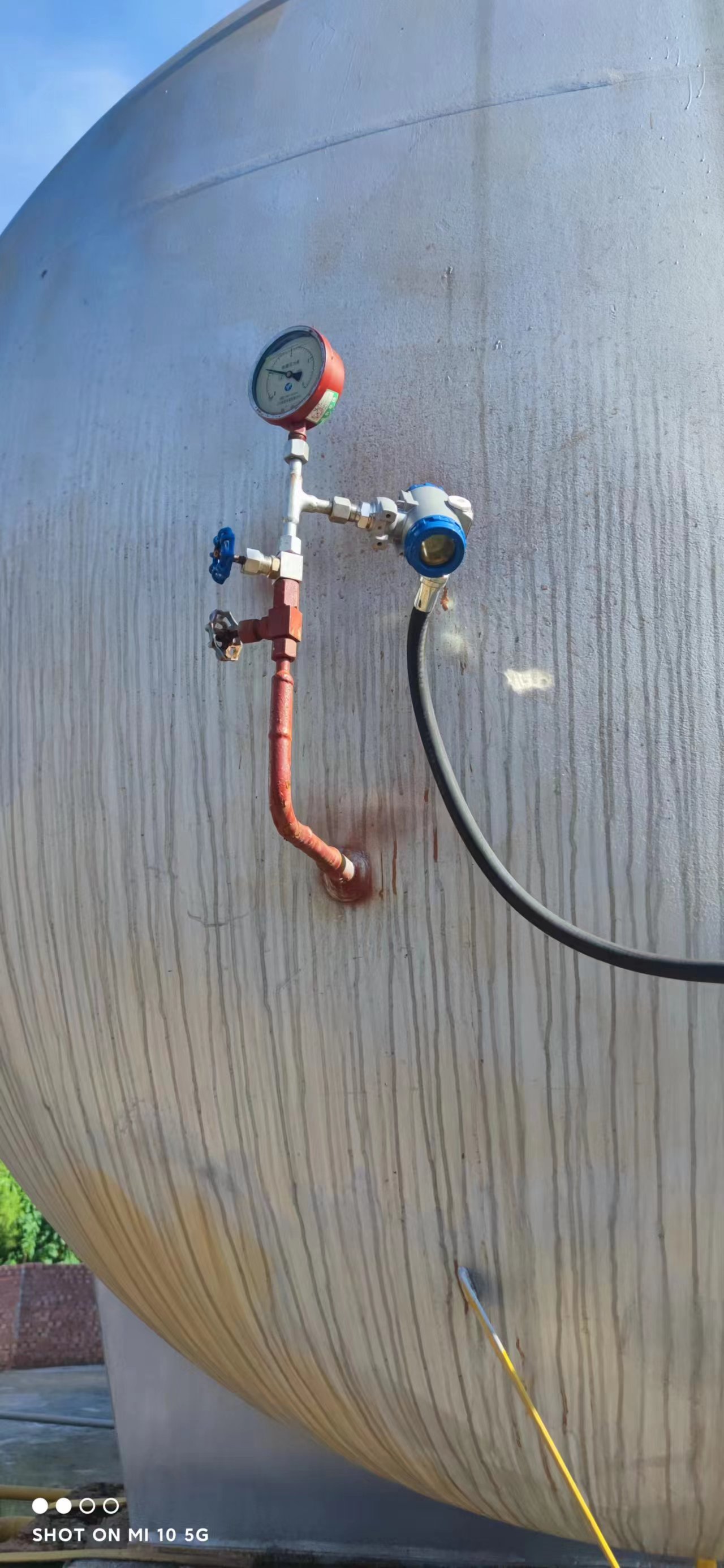

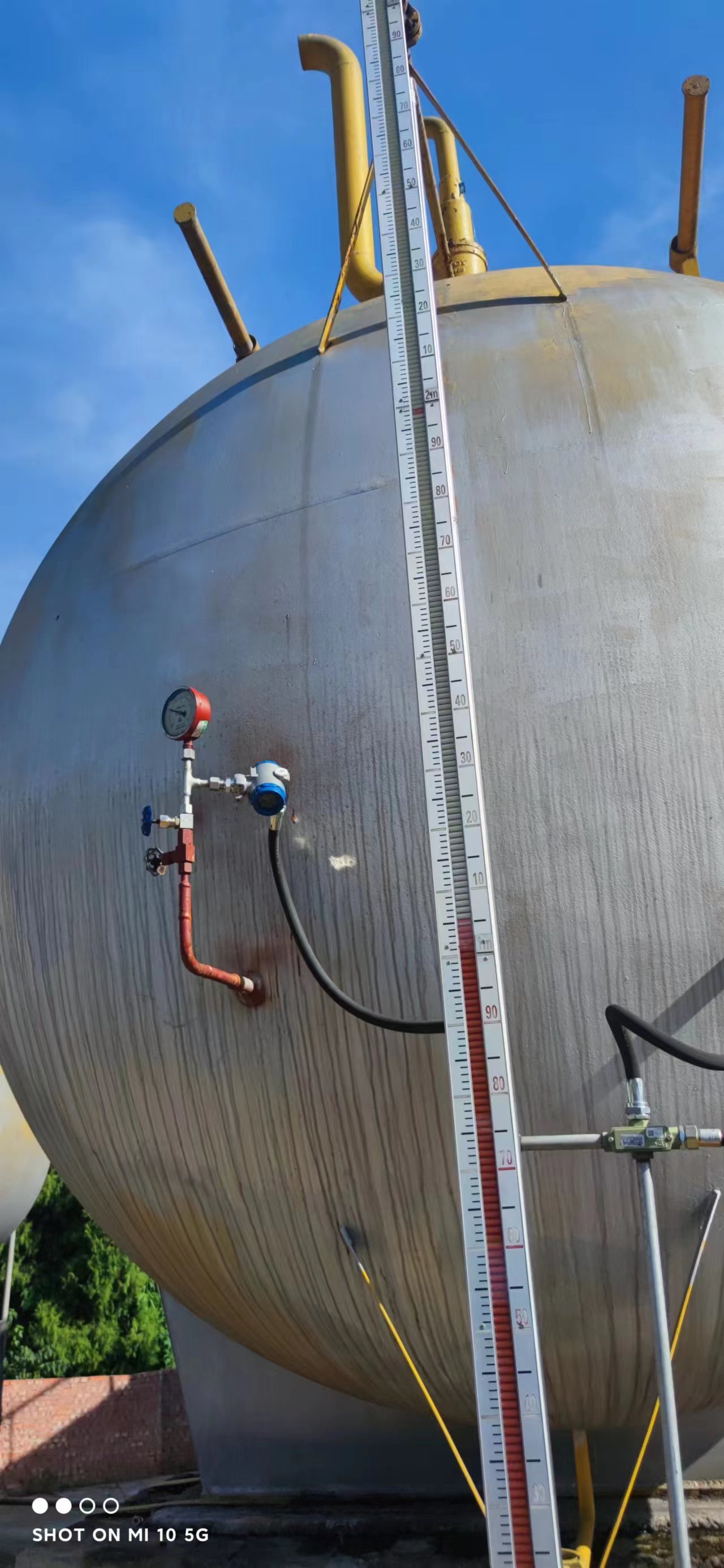

液位計整體安裝示意圖（溫度、壓力未示圖）。

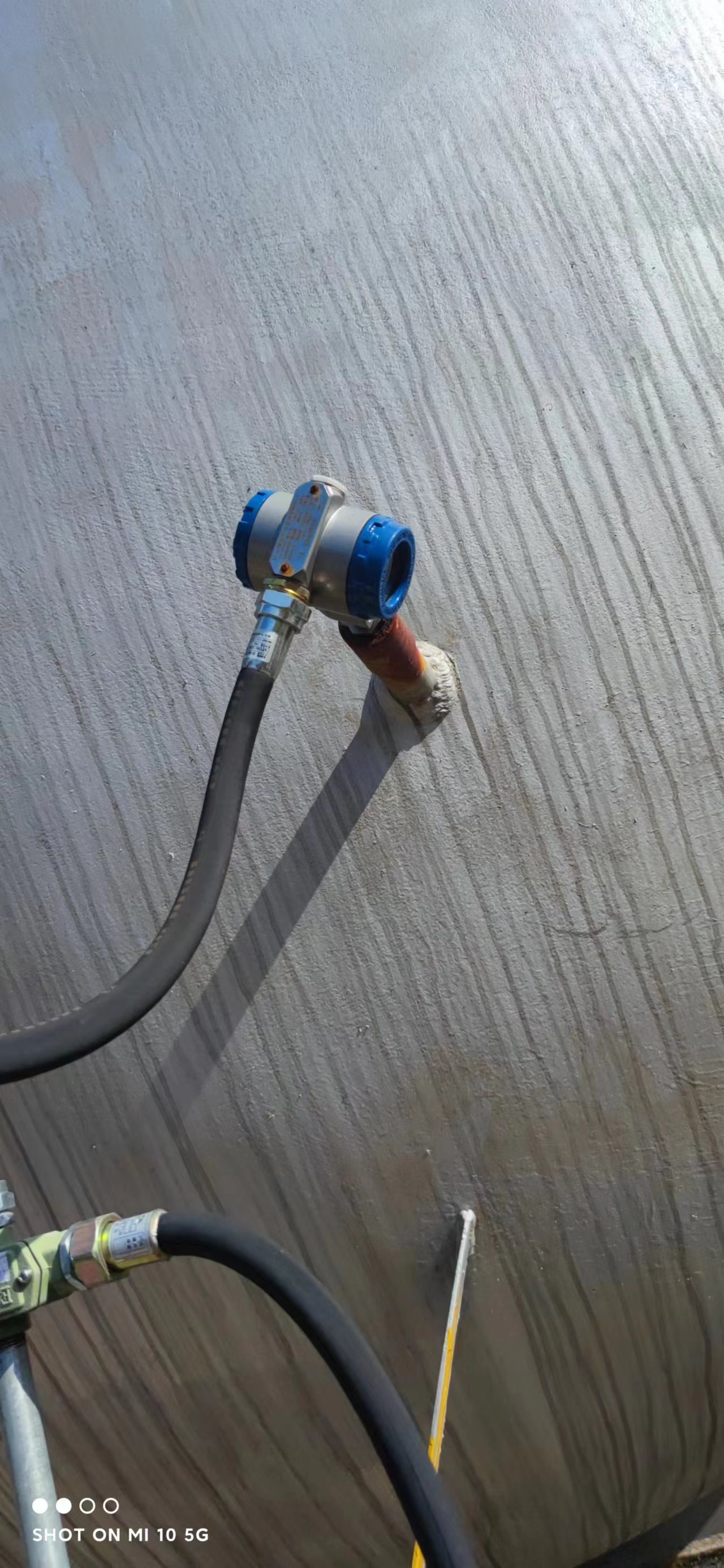

注：傳感器磁性吸盤可直接吸附在容器底部，如下圖所示:

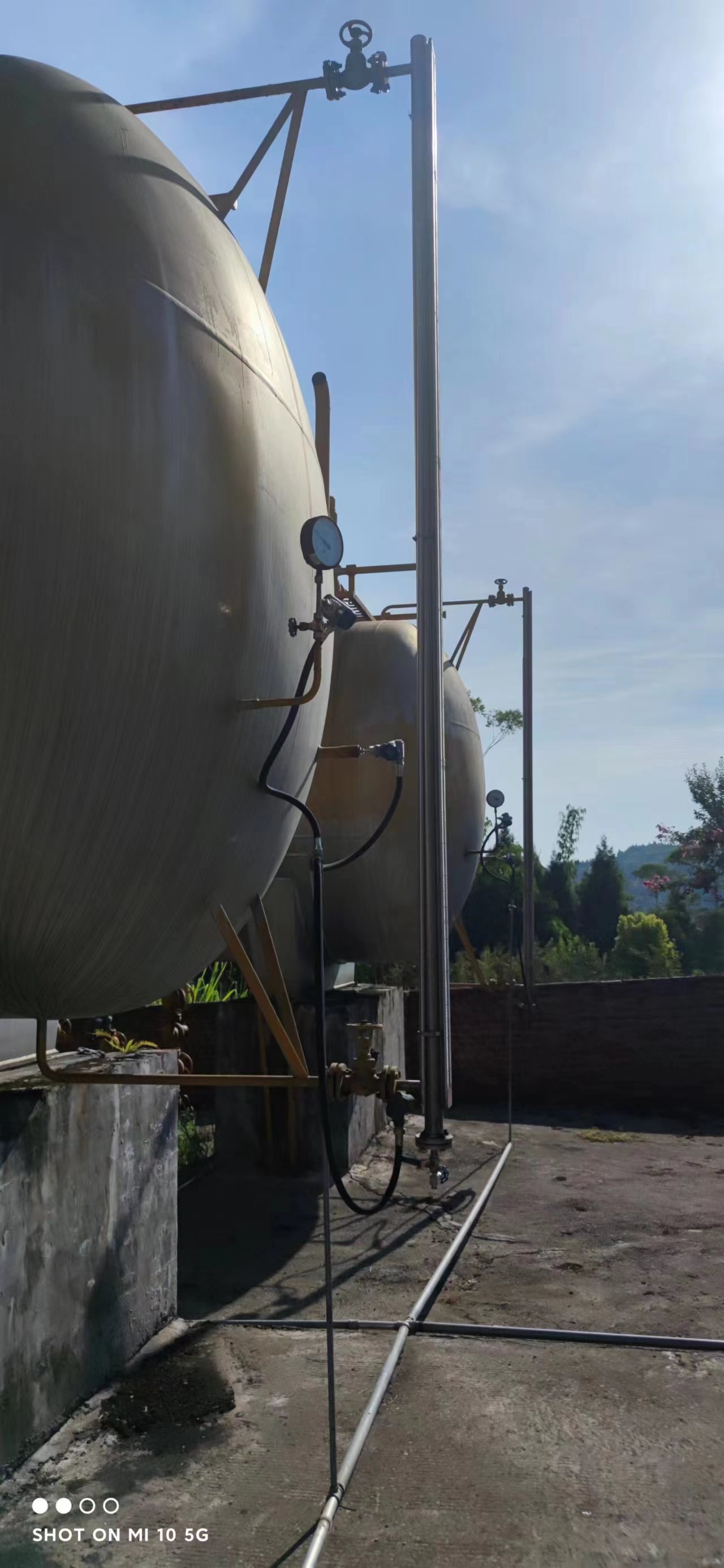

布線管道。從控制室到水箱的距離約為100米，建議使用水平儀（四線制）RVVP 4*1.5外接屏蔽信號電纜。溫度壓力變送器（雙線制）RVVP 2*1.5外屏蔽信號電纜建議用于儀器的電源和信號遠距離使用。從控制室到罐區外部的電纜可以接通。如果沒有通道，可用硬塑料管（或鍍鋅管）保護電纜。應做埋地處理，深度為40—60cm，罐區防爆區域應采用鍍鋅管穿線保護，鍍鋅管與儀表的連接處應設置防爆柔性管。

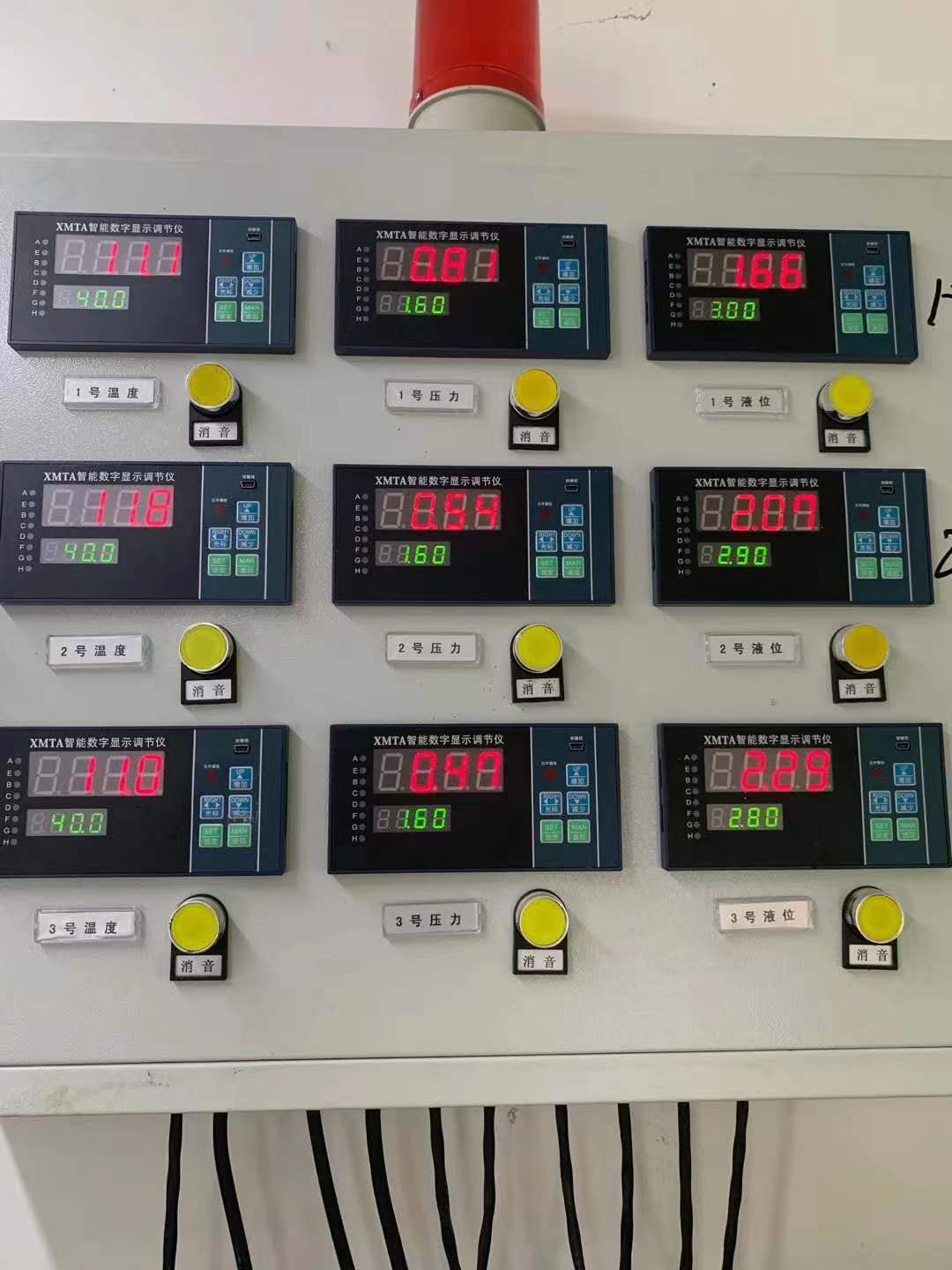

聲光報警箱的安裝使用實際圖:。（取6個液位/6壓力/6溫度顯示,12高低液位,6壓力限制/6高溫限制報警為例）。
