XMTA-9000智能數字顯示調節儀
發布時間：2022-07-16 00:23:40

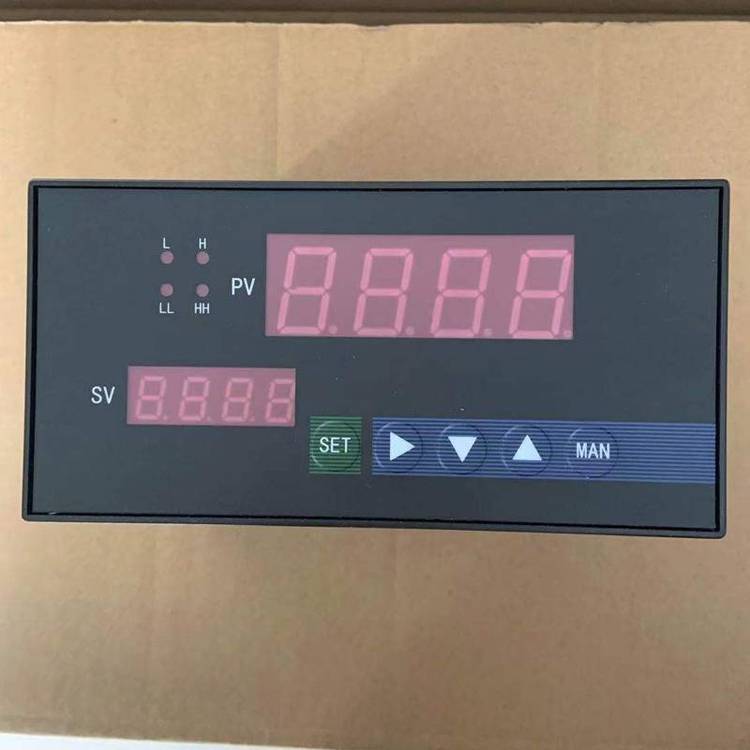

一、智能數字顯示調節儀概述
智能數字顯示調節儀采用專用集成芯片，匯集了目前自動系統中各類調節儀表的大部分功能，智能數字顯示調節儀同時還集成了CUP、I/O、EPROM、D/A轉換等功能電路，輔以博采眾長，精心編制、反復調試的軟件系統，智能數字顯示調節儀具有不同凡響的卓越功能，是目前國內僅有的超小CPU、I/O、EPROM、D/A轉型、智能化、免維護儀表之一。
二、智能數字顯示調節儀主要技術指標
1、基本誤差：0.5％FS或 0.2％FS±1個字
2、分 辨 力：1/20000、14位A/D轉換器
3、顯示方式：雙排四位LED數碼管顯示
4、采樣周期：0.2S
5、報警輸出：二限報警或四限報警，報警方式、報警靈敏度可設置，繼電器輸出觸點容量 AC220V/3A或AC220V/1A。
6、變送輸出： 4～20mA、0～10mA、1～5V、0～5V 精度：±0.3％FS
7、通訊輸出：接口方式--隔離串行雙向通訊接口RS485/RS422/RS232/Modem
8、波特率--300～9600bps內部自由設定
9、饋電輸出：DC24V/30mA
10、電 源：開關電源 85～265VAC 功耗4W以下
三、智能數字顯示調節儀特點
1、無飛線、無電位器，所有的校準和功能可通過鍵盤由軟件完成。
2、控制量、過程量、雙重顯示，簡潔直觀。
3、22種輸入信號，選擇范圍寬。
4、模擬輸出量可設置為0—10mA或4～20mA。
5、斷阻、斷偶、斷線故障報警。
四、智能數字顯示調節儀選型型譜
|
JSML-XMTA9000 |
|
天信智能數字顯示調節儀 |
|
外型尺寸 |
A/D |
|
橫式160×80×80 mm |
|
A |
|
橫式160×80×125mm |
|
A/S |
|
豎式80×160×125mm |
|
B |
|
方式96×96×110 mm |
|
C |
|
橫式96×48×110 mm |
|
C/S |
|
豎式48×96×110 mm |
|
D |
|
方式72×72×110 mm |
|
F |
|
方式48×48×110 mm |
|
T |
|
特殊/自定表殼。 |
|
報警輸出 |
B□ |
|
B0無報警輸出；1-4點報警 |
|
變送輸出 |
X1 |
|
4-20mA輸出 |
|
X2 |
|
0-10mA輸出 |
|
X3 |
|
1-5V輸出 |
|
X4 |
|
0-5V輸出 |
|
通訊輸出 |
P |
|
微型打印機 |
|
R |
|
串行通訊RS232 |
|
S |
|
串行通訊RS485 |
|
饋電輸出 |
|
|
無饋電輸出 |
|
V12 |
|
帶DC12V饋電輸出 |
|
V24 |
|
帶DC24V饋電輸出 |
|
供電電源 |
|
220VAC供電 |
|
W |
|
DC24V供電 |
|
輸入信號 |
Sn |
|
見"輸入信號類型表"
|
