孔板流量計,差壓流量計,節流裝置介紹
發布時間：2022-07-01 10:28:54

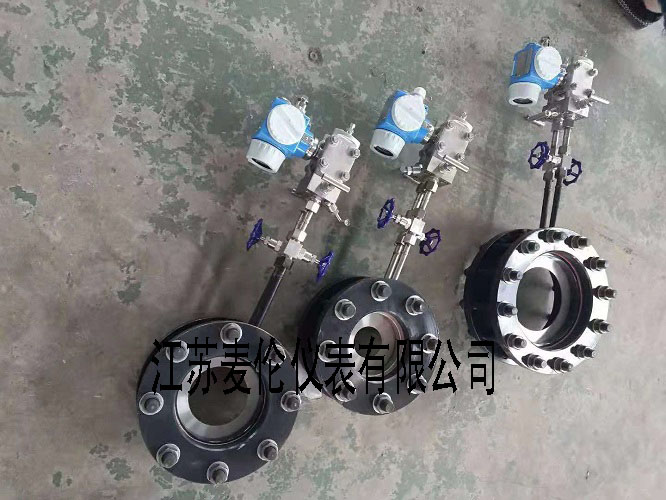

孔板流量計又稱差壓流量計，由一次檢測部件（節流部件）和二次裝置（差壓變送器和流量指示器）組成。它**用于氣體、蒸汽和液體的流量測量。它具有結構簡單、維護方便、性能穩定、使用可靠的特點?？装骞澚餮b置是一種標準節流部件，無需校準即可直接按照國家標準生產。1國標GB2624-81：流量測量節流裝置的設計、安裝和使用；2、國際標準iso5167<國際標準組織規定的各種節流裝置；3、化學工業部標準gj516-87-hk06。2、 工作原理：填充管道的流體流經管道中的節流裝置，導致節流部分附近局部收縮，增加流速，并在上游和下游側之間產生靜壓差。在相關參數已知的條件下，根據流動連續性原理和伯努利平方程可
折疊II推導差壓和流量之間的關系，得到流量。功能
▲ 節流裝置結構易于復制，簡單牢固，性能穩定可靠，使用壽命長，價格低廉▲ 孔板計算采用國際標準和處理
▲ 它有著**的應用，可以測量所有單相流，也可以應用一些混合相流▲ 標準節流裝置無需實際流量校準即可投入使用▲ 一體式孔板安裝更簡單，不需要壓力管?？芍苯舆B接差壓變送器和壓力變送器
智能功能
采用進口單晶硅智能差壓傳感器
精度高，自診斷功能完善
智能孔板流量計，其數量程可自編程調節
▲ 可同時顯示累積流量、瞬時流量、壓力和溫度
▲ 除了在線和動態全補償功能外，它還具有自診斷和自設置范圍
▲ 配備各種通信接口
▲ 穩定性高
▲ 范圍廣，大于10:1
智能技術指標
▲ 高精度：±0.075%
▲ 高穩定性：優于0.1%fs年
▲ 高靜壓力：40mpa
▲ 連續運行5年無需調整
▲ 溫度和靜壓的影響可以忽略不計
▲ 抗高過電壓
折疊編輯本節的安裝要求
一基本要求：
1。[1] 在安裝孔板流量計之前，仔細檢查標準孔板的編號、位號和規格是否與管道條件和流量范圍等參數一致。測壓口附近標有“+”的一端應與流體的上游管段連接，標有“-”的一端應與流體的下游管段連接
2。對于新設置的管道系統，標準孔板必須在清潔管線后安裝，以防止管道中的雜物堵塞或損壞標準孔板
3。標準孔板的中心線應與管道中心線同軸
2、孔板流量計管道安裝要求：
1。安裝孔板流量計時，應配備一段測量管，并至少保持前10dn和后5dn的等徑直管段，以提高測量精度
2。如果需要在孔板流量計前后安裝閥門，*好選擇閘閥，并在操作過程中全開；調節閥應位于下游5dn后的管道中
3。壓力管道的內徑與管道長度和介質污垢程度有關。通常在45米
4范圍內使用內徑為8-12mm的管子。測量液體流量時，導壓管的水平段應在同一水平面上。如果節流部件安裝在垂直管道上，沖擊短管之間有一定距離（在垂直方向上），這對差壓變送器的零點有影響，應通過“零點偏移”
5進行校正。導壓管應具有牢固的支撐。兩個導壓管應盡可能彼此靠近，并遠離熱源或振動源。測量水蒸汽流量時，應使用隔熱材料包裹。必要時（如溫度低于0℃），應增加伴熱管，以防結冰。測量污垢流量時，應連接隔離器或沉降器
6。壓力管道必須始終保持單相流體狀態。當被測流體為氣體時，壓力管道（包括差壓計的壓力室）均為氣相；當被測流體為液體時，壓力管道均為液相，且不得有氣泡。因此，排水閥應安裝在壓力管道的*低點，或排氣閥應安裝在*高點。應特別注意差壓變送器的新安裝或維護
折疊并編輯本段的分類

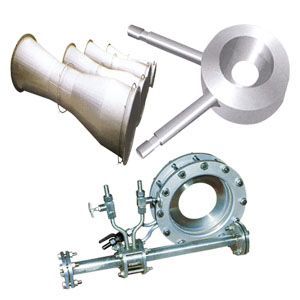

1。標準孔板標準孔板是一種規格*多的標準節流裝置，**應用于各種流體，特別是氣體流量測量中。由于壓力、直徑和取壓方法不同，孔板的結構也不同
根據常用的取壓方法，標準孔板可分為三種類型：角連接取壓、法蘭取壓和直徑距離取壓
2。圓形孔板
取壓方式：法蘭壓力
3。偏心孔板
偏心孔板和圓孔板僅適用于安裝在水平或傾斜管道上，不能用于垂直管道上。如果被測流體包含固體顆粒，則開口或缺口應位于下方；如果液體中有氣體，則應將開口或槽口置于上方；測壓口位于圓形槽口或偏心開口與管道之間切點的對面。
