電磁流量計的主要組成部分
發布時間：2022-05-10 00:07:28
電磁流量計電極：其功能是引出與測量值成比例的感應電位信號。電極通常由非磁性不銹鋼制成，并要求與襯里齊平，以便流體通道不受阻礙。其安裝位置應位于管道的垂直方向，以防止沉積物積聚在管道上，影響測量精度 濕度傳感器探頭 ， ， 不銹鋼電熱管 PT100 傳感器 ， 鑄鋁加熱器 ， 加熱環 流體電磁閥
測量導管：其功能是讓被測導電液體通過。為了使磁力線通過測量導管時磁通分流或短路，測量導管必須采用非導磁、低導電、低導熱和一定機械強度的材料。磁路系統可選用非磁性不銹鋼、FRP、高強度塑料、鋁等材料：其功能是產生均勻的直流或交流磁場。
直流磁路采用永磁體實現，結構簡單，受交流磁場干擾小，但測量導管內的電解質液體容易極化，使正極被負離子包圍，負極被正離子包圍，即電極的極化現象，這會導致兩個電極的蝗蟲內阻增大，嚴重影響儀器的正常運行。當管徑較大時，永磁體也較大、笨重且不經濟，因此電磁流量計一般采用交變磁場，由50Hz工頻電源
轉換器激勵：液體流動產生的感應電位信號很弱，受各種干擾因素影響很大。轉換器的功能是將感應電位信號放大并轉換為統一的標準信號，抑制主要干擾信號。其任務是將電極檢測到的感應電位信號ex放大并轉換為統一的標準直流信號
外殼：由鐵磁性材料制成，它是配電系統勵磁線圈的外罩，隔離外部磁場的干擾

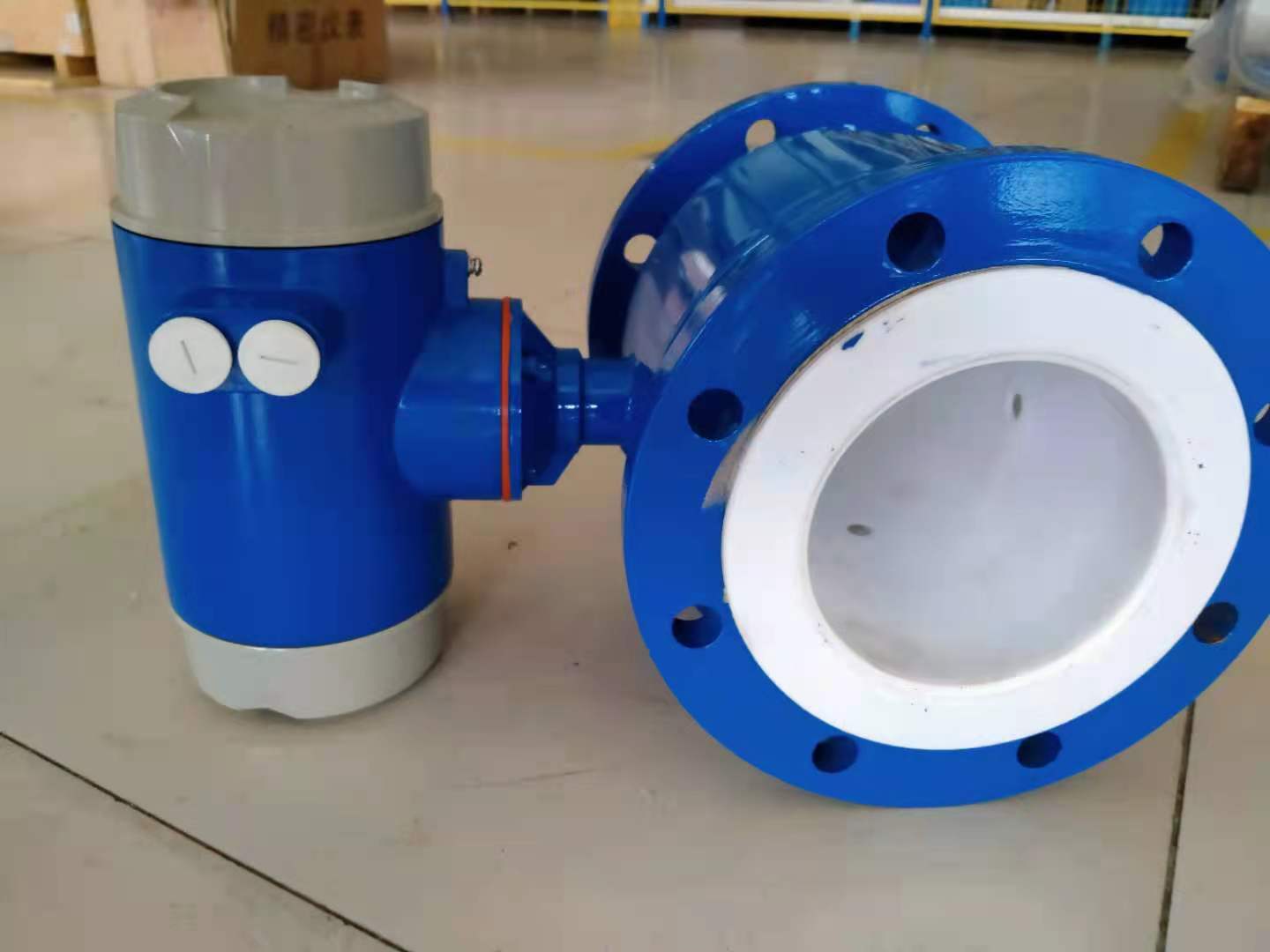

電磁流量計襯里：測量導管內側和法蘭密封面上有一層完整的電氣絕緣襯里。它與被測液體直接接觸。其作用是提高測量導管的耐腐蝕性，防止感應電位被金屬測量導管的管壁短路。襯里材料主要是耐腐蝕、耐高溫和耐磨的聚四氟乙烯塑料、陶瓷等。
