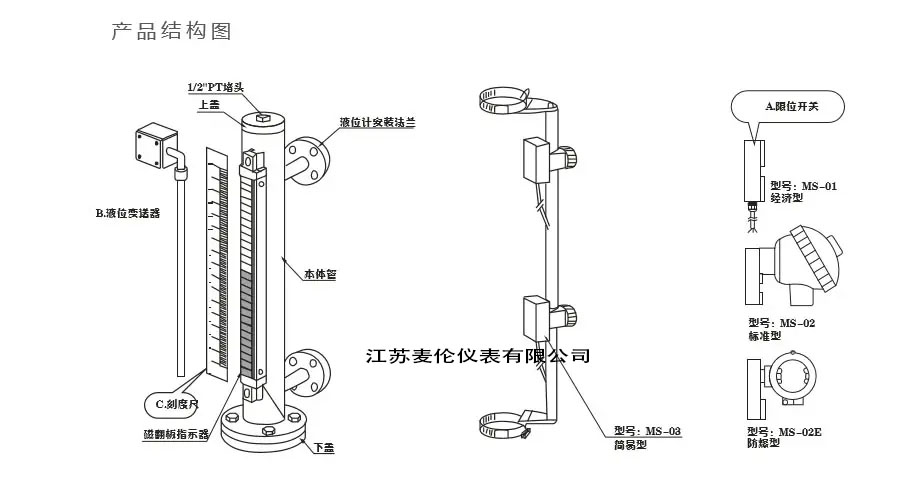

遠傳磁翻板液位計由本體（由上下導管組成）、翻板箱（由紅、白磁性小翻板組成）、浮子（由磁鐵、頂桿、浮筒組成）和液位變送器組成。其工作原理是：容器中的浮標（根據不同介質和壓力開發）隨著下導管中液位高度的變化上下浮動，磁鐵通過頂桿在上導管中上下移動，使身體外的活門翻轉，并顯示紅白兩色以指示液位高度。同時，液位變送器將液位信號傳輸至控制中心進行液位指示和控制，也可由計算機
遠程磁翻板液位計的功能；進行集中監控。適用于測量壓力容器的液位和邊界。它可以集成現場指示、遠程輸出和控制報警；指示新穎，讀數直觀醒目，觀察角度可根據用戶的方便改變；測量范圍大，不受儲罐高度的限制。指示機構與被測介質完全隔離，密封性好，可靠性高，使用安全。可使用耐高溫、不褪色的陶瓷翻轉柱；結構簡單、安裝方便、維護成本低
以下是
遠程磁翻板液位計接線方式的要求和相關注意事項；接線時，請避免使用大容量變壓器、電機和干擾源 ；對于防爆型，為了保證防爆性能，必須按照相關規定進行接線 ；擰下接線盒的端子蓋，通過電纜連接器將電纜連接到24V DC的兩端 ；按要求連接接地端子；擰緊接線盒的端子蓋；遠傳4~20mA裝置與二次儀表的距離要求所連接芯線的截面積大于0.8mm；2.與交流電源并聯敷設時，應保持至少20cm的距離。單獨穿鐵管或使用屏蔽雙芯電纜。只有屏蔽的一端可以接地。
