什么是液位控制報警器
發布時間：2021-12-01 23:20:52
液位控制報警是一種能自動控制液位上限報警和下限報警的報警裝置。液位控制報警器在控制器中配有蜂鳴器。同時，接線端子板上設有上報警觸點、下報警觸點和泵控制觸點，還具有上報警停泵、下報警啟泵功能

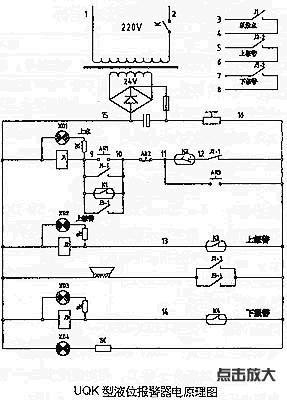

液位控制報警工作原理：首先按下變壓器一次開關 X按鈕，變壓器通電，xd4指示燈亮。當液位低時，按an1。
此時，通過an2、K2、J2-1常閉觸點形成電路，J1通電，端子板上3和4之間的J1觸點閉合，以控制泵。如果泵的電機為0.5KW，則可直接從此觸點啟動。在不添加任何接觸器的情況下，使用端子板上的3和4觸點控制接觸器線圈； J1線圈通電后，泵啟動。釋放K2和K3時，An3返回提升位置，液位上升至K2位置。浮子使K2開路，泵斷電并停止。此后，液位逐漸下降至K1，浮子關閉K1，泵重新啟動：當液位控制失敗時，液位持續上升。當它上升到K3位置時，浮子關閉K3，J2拉入，J2-1常閉觸點打開，泵斷電并停止，J2-2關閉端子板上的觸點5和6。
此時，如果外部報警裝置連接到5和6之間的觸點，則報警啟動；如果沒有外部報警裝置，控制器內也會有蜂鳴器報警 ：當自動停泵失敗時，液位持續下降。當浮子隨液位下降到K4位置時，K4關閉，J3拉入，J3-1關閉，泵自動啟動，同時J3-2觸點關閉。此時，如果連接了下部報警裝置，則其開始報警，關且控制器中還存在蜂鳴器報警。
