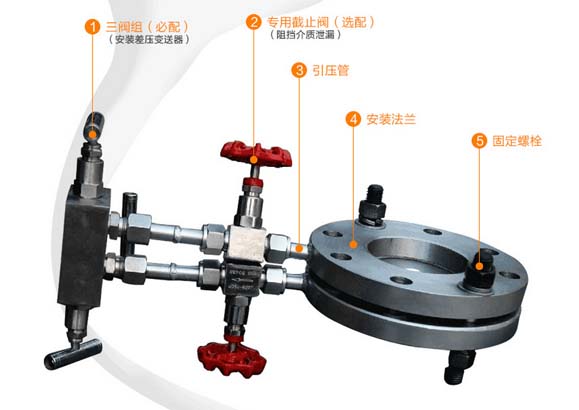

181-5507-8261181-5507-8261節流裝置又稱為差壓式流量計,是由一次檢測件（節流件）和二次裝置（差壓變送器和流量顯示儀）組成**應用于氣體.蒸汽和液體的流量測量.具有結構簡單,維修方便,性能穩定,使用可靠等特點. 孔板節流裝置是標準節流件可不需標定直接依照國家標準生產,1.國家標準GB2624-81
標 準孔板可用于測量管道中液體、氣體、蒸汽的流量。標準孔板是按國標GB/T2624-93進行設計制造，按JJG640-94進行檢定。無需實流標定。標準孔板可以采用角接取壓（包括環室取壓）、法蘭取壓或D-D/2取壓三種取壓方式。按國標規定進行設計、制造和檢定標準孔板無需實流標定，精度高，結構簡單，制造成本低,但壓力損失較大。標準孔板**用于石油、化工、冶金、電力等行業。是迄今為止應用*多的一種流量計。
節流裝置適用范圍及有關技術指標
|
節流件名稱 |
適用管道 （DN mm） |
適用直徑比B（d/D） |
應用特點 |
流出系數不確定度Ec% | 設計標準 | ||
|
角接取壓標準孔板 |
環室式 |
50－500 50－500 |
0.2－0.75 0.2－0.75 |
適用于清潔介質其中GD結構適合高溫高壓條件下流量的測量 |
0.6－0.75% |
ISO5167 GB/T2624－93 |
|
|
夾緊環式 |
50－500 |
0.2－0.75 |
易于清除污物，可用于不太清潔流體流量的測量 |
||||
|
斜鉆孔式 |
450－1000（3000） |
0.2－0.75 |
|||||
|
法蘭取壓標準孔板 |
50－1000 |
0.2－0.75 |
易于清除污物，適用于各種介質 |
0.6－0.75% |
ISO5167 GB/T2624－93 |
||
|
徑距取壓標準孔板 |
50－1000 |
0.2－0.75 |
|||||
|
角接取壓標準噴嘴 （ISA1932噴嘴） |
50－500 |
0.3－0.8 |
壓損小，壽命長，尤其適用于蒸汽流量測量 |
0.8－1.2% |
ISO5167 GB/T2624－93 |
||
|
長徑噴嘴 |
50－630 |
0.2－0.8 |
壓損小壽命長，LGP型長徑噴嘴組件適合高參數水和蒸汽流量測量 |
2.0% |
ISO5167 GB/T2624－93 |
||
|
經典文丘利管 |
機械加工式 |
100－800 |
0.2－0.8 |
壓力損失小，所需直管段小于孔板、噴嘴 |
1.0% |
ISO5167 GB/T2624－93 |
|
|
粗焊鐵板式 |
200－1200（2000） |
0.4－0.7 |
1.5% | ||||
|
文丘利噴嘴 |
65－500 |
0.316－0.77 |
同上 |
1.2－1.75% |
ISO5167 GB/T2624－93 |
||
|
1/4圓孔板 |
25－150 |
0.245－0.6 |
適用于低雷諾數 |
2.0－2.5% | DIN BS | ||
|
錐形入口孔板 |
25－250 |
0.1－0.316 |
同上 |
2.0% | BS | ||
|
圓缺孔板 |
50－1500 |
0.32－0.8 |
適用于贓污，有氣泡析出或含有固體微粒的流體測量。 |
1.5% | DIN | ||
|
偏心孔板 |
100－1000 |
0.46－0.84 |
1－2% | ASME | |||
|
小孔板 |
12.5－40 |
0.2－0.75 |
適用于小管道流量測量 |
0.75% | ASME | ||
|
透鏡式孔板 |
12.5－150 |
0.2－0.75 |
適用于高壓常溫小管道流量測量 |
0.6－0.75% | ISO5167ASME | ||
|
端頭孔板 |
大于等于15 |
0.2－0.62 |
1.5－2.0% | ||||
|
雙重孔板 |
25－400 |
0.2－0.8 |
適用于大流量測量 |
||||
|
限流孔板 |
|||||||
|
名稱 |
型號 |
取壓方式 |
公稱管徑（mm） |
公稱壓力（MPa） |
執行標準（結構） |
|
標準孔板 |
LGB |
角接（環室取壓） |
50～400 |
小于10 |
GB2624 K07（蘭化）DG |
|
LGB-Z |
角接（鉆孔取壓） |
400～2000 |
小于1.6 |
||
|
LGB |
環室（八槽） |
50～400 |
小于32 |
流量測量手冊 |
|
|
LGB |
環室（無法蘭焊接式） |
50～275 |
小于28.22 |
流量測量手冊DG0711～0718 |
|
|
LGB-F |
法蘭取壓 |
50～800 |
小于2.5 |
GB2624 K06（蘭化） |
|
|
LGB-F |
法蘭取壓 |
50～400 |
4.0～40 |
GB2624 K06（蘭化）石化 |
|
|
LGB-J |
徑距取壓 |
50～760 |
小于10 |
GB2624 |
|
|
標準噴咀 |
LGP |
角接（環室取壓） |
50～400 |
小于10 |
GB2624 流量測量手冊 |
|
LGP-Z |
角接（鉆孔取壓） |
400～500 |
小于1.6 |
||
|
LGP |
環室（八槽） |
50～300 |
小于32 |
流量測量手冊 |
|
|
LGP |
環室（高壓透鏡墊式） |
15～150 |
小于32 |
||
|
LGP |
環室（無法蘭焊接式） |
175～350 |
小于17.36 |
DG 0702～0710 |
|
|
長徑噴咀 |
LGC-J |
徑距取壓 |
50～630 |
小于16 |
GB2624 |
|
1/4圓孔板 |
LGH |
角接取壓 |
50～260 |
小于10 |
GB2624 流量測量手冊 |
|
LGH-F |
法蘭取壓 |
50～200 |
小于6.4 |
||
|
文丘里噴咀 |
LGL |
角接取壓 |
65～500 |
小于2.5 |
|
|
文丘里管 |
LGW |
特殊取壓 |
50～1200 |
小于2.5 |
|
|
雙文丘里管 |
LGW-S |
特殊取壓 |
小于1000 |
小于0.6 |
|
|
小管徑孔板 |
LGX |
角接取壓 |
12～40 |
小于6.4 |
K07（蘭化） |
|
LGX-F |
法蘭取壓 |
12～40 |
小于6.4 |
企業標準 |
|
|
高壓透鏡墊 |
LGT |
角接取壓 |
50～150 |
小于32 |
流量測量手冊 |
|
圓缺孔板 |
LGQ |
角接（環室取壓） |
100～400 |
小于1.6 |
|
|
LGQ-Z |
角接（鉆孔取壓） |
400～1000 |
小于1.6 |
||
|
LGQ-F |
法蘭取壓 |
100～350 |
小于6.4 |
||
|
雙重孔板 |
LGS |
角接取壓 |
100～400 |
小于6.4 |
|
|
偏心孔板 |
LGN |
角接取壓 |
100～1000 |
小于6.4 |
|
|
限流孔板 |
LG-XL |
10～300 |
小于6.4 |
企業標準 |
|
|
錐形入口孔板 |
LGR |
角接取壓 |
25～1000 |
小于10 |
GB2624 |
|
機翼測風裝置 |
LJY |
特殊取壓 |
少于1000 |
小于0.6 |
企業標準 |
