高壓磁翻板液位計氨洗滌塔應用
發布時間：2021-09-23 00:14:34
磁浮子液位計；的結構和工作原理1431儀表結構；UHC高壓

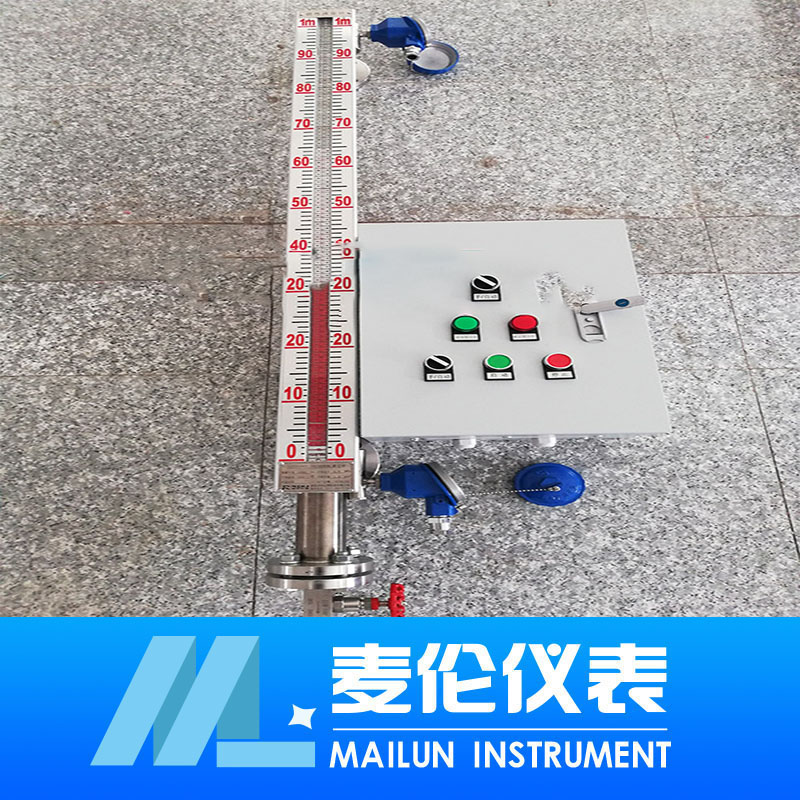

磁翻板液位計結構如圖 1所示。液位計本體為無縫不銹鋼管，內徑為 50 mm， 壁厚為 10 mm， ， 靠近本體的設備的氣相和 液相法蘭上焊接有兩根短管和法蘭，還安裝了一個翻板箱和一個磁 - 電轉換傳感器 在表體頂部設置一個沖洗孔 ， 用于沖洗儀表本體管和浮子 下部為與排污閥 相連的法蘭和排污閥， 主要用于浮子和臺面排污的拆裝 a磁浮子安裝在臺面管腔內
工作原理；高壓磁翻板液位計與被測容器連接形成一個連接器 ， 因此，表體內的液位與被測容器內的液位完全一致 ， 磁性浮子漂浮在儀表本體的液面上 翻板箱和磁性 - 電轉換傳感器 ， 安裝在靠近桌體外側的位置。翻板箱中翻板柱的一側為紅色 ， 另一側為綠色 ， 柱配有圓柱形磁鐵。當被測容器中的液位發生變化 ，浮子隨著液位的上升和下降而上下浮動 由于磁耦合 ， 同極排斥 ， 異極吸引 ，磁浮子的薄壁圓筒配有磁環 ， 環形磁鐵驅動活門盒中的活門同步翻轉并改變顏色。紅色表示氣相 ， 綠色表示液相 ， 因此，可以通過翻轉箱 同時翻轉顯示局部液位，磁 電傳感器還通過感應磁浮子位置的變化輸出 4~ 20 MA DC標準信號，完成液位的遠程顯示， 記錄， 報警聯鎖和自動液位調節
磁翻板液位計結構圖；磁浮子是高壓磁翻板液位計的核心部件 ， 143磁性浮子結構如圖1432／545／磁性襟翼液位計浮子 545 磁性浮子是一種浮子，薄壁圓筒結構由特殊材料制成 143 ， 143 有一圈磁性材料在浮子143的內側和上部， 浮子內外有一個小間隙或小孔連接 ， 它是一個壓力補償浮子 ， 它可以承受非常高的壓力 ， 氣缸內部和外部的壓力可以自動補償和平衡 在壓力相互補償階段 ， 因為浮子內部和外部是連接的 ， 盡管浮子內部和外部存在壓力差 ， 但它不大 ， 在壓力平衡階段 ， 浮子內外的壓差為零 ， 因此浮子可以承受任何壓力 無法使用磁浮子液位計的場合： （ 1） 被測介質密度 < 0. 35 g cm 3 （ 2） 被測介質的粘度>014302 PA· S （ 3） 被測介質臟
安裝 操作和調整；儀表安裝應嚴格按照手冊 ， 中的相關要求進行，并注意以下問題；因為儀表是通過磁感應原理工作的 ， 為確保儀器的測量精度 ， 消除外部干擾 ， 液位計 100 mm應無磁性材料 （ 2） 儀器主體軸線垂直于地面 ，誤差為≤ 1433°，否則浮子將無法正常浮動，液位 ， 影響測量精度 ；由于重型液位計 ，必須在被測容器 ； 的氣相和液相接口之間安裝可靠的截止閥， 應安裝額外的軸承支架
儀表投入運行時，有兩種情況 ，正常壓力運行和壓力運行 ；正常壓力運行。只要儀器的氣液相截止閥打開 ， 儀器建立正常液位 ， 系統即可增壓和啟動。帶壓投運步驟： （ 1） 打開排污閥 （ 2） 稍微打開氣相閥 ， 排污口有竄氣聲 （ 3） 關閉排污閥 ， 此時有 “Sisi” 表體有聲音 （ 4） 聲音消失后 ，慢慢完全打開氣相閥 （ 5） 慢慢打開液相閥 ， 您可以看到翻板箱的翻板從下到上依次轉動 ， 翻板從紅色變為綠色 翻板不再轉動時 ， 翻板盒中紅色和綠色的交界處是設備中的實際液位 同時，顯示儀表也有相應的液位指示
校準方法；磁性翻板液位計可現場調整 ， 具體方法是關閉氣相， 液相截止閥 ， 打開表體頂部的沖洗口 ， 翻板箱可用于顯示液位 ， 或可在排污閥出口處連接三通管 ， 一端連接玻璃管作為液位計 ， 另一端用于排水 從沖洗口插入橡膠軟管，并將其粘在桌體內壁，慢慢添加清水 ， 根據液位的本地顯示 ， 驗證一個向上沖程 （ 0~ **** ） ， 緩慢排放排污閥中的水，然后驗證一個向下沖程 （ ****~ 0）。然后加水繼續驗證 ， 一般重復兩到三次以完成驗證
儀表排污和故障排除；UHC系列
磁翻板液位計是否配備排污閥 。如果被測介質很臟 ， 會影響表體浮子的上下移動 ， 嚴重情況下，浮子會被卡住 ， 導致液位測量不準確或不可能 因此，應根據實際情況制定定期污水排放系統
在儀表運行期間，在液位計使用的調節器切換到手動 或液位計使用的信號聯鎖被切斷 后，首先聯系操作員 ， ，可進行排污 ， 緩慢打開排污閥 ， 當清液排出 ，關閉排污閥 ， 儀表投入運行
