181-5507-8261181-5507-8261罐區液位高低報警（裝置）。高低液位報警器是一種用于監測液位變化，并通過聲音和各種燈光向人們發出報警信號的報警信號裝置。可用于石油、化工等行業有防爆要求的1區和2區防爆場所，也可用于戶外、戶外使用，實時監控液位。
江蘇麥倫儀表有限公司罐區液位高低（溫度、壓力）報警裝置方案。地位和轉型目標。用戶名：某燃氣有限責任公司。現況：坦克類型:球6座。介質：液化石油氣。從罐區到控制室約100米。目的:為滿足安全生產的需要，對液位、壓力、溫度儀表進行改進，實現就地顯示，并將遠程信號輸出到控制室（值班室）實時顯示，同時實現高、低液位和高壓力/溫度極限聲光報警。
方案：安裝防爆型JSML-LK超聲波液位計6臺，壓力變送器6個，溫度變送器7個，24路JSML-BJX聲光報警盒1個（液位12路，壓力6路，溫度6路）。
區域環境:環境溫度:上限*高/低溫度39.7/-11.7（°C）年平均相對濕度：79%。年平均降水量1200.4毫米。防爆區域，按IEC標準，該區域分為：II區。氣體族是IIC。溫度等級:T4電源：儀表電源24VDC，四線制。
變更的依據。（1）《儀表系統接地設計規范》（HG/T20513-2014）（2）《儀表配管配線設計規范》（HG/T20512-2014）（3）《自動化儀表工程施工及質量驗收規范》GB 50093-2013（4）《自動化儀表選型設計規范》（HG/T20507-2014）（5）《儀表供電設計規范》（HG/T20509-2014）（6）《信號報警及聯鎖系統設計規范》（HG/T20511-2014）（7）《石油化工安全儀表系統設計規范》（GB/T 50770-2013）（8）《過程測量與控制儀表的功能標志及圖形符號》（HG/T20505-2014）（9）《分散型控制系統工程設計規范》（HG/T 20573-2012）（10）IEC 60529 外殼提供的防護程度（11）IEC60079-0 爆炸性氣體環境用電氣設備 0部分：通用要求（12）IEC60079-1 爆炸性氣體環境用電氣設備 1部分：隔爆型“d”（13）《電氣裝置安裝工程 電纜線路施工及驗收規范》 GB50168-2013（14）《電氣裝置安裝工程 接地裝置施工及驗收規范》 GB50169-2013（15）《建筑工程施工驗收規范》GB50206-2008（16）SH/T3404 螺栓、螺母標準（17）濟南圖科電子有限公司企業標準Q/0100TKE 001-2014外貼式超聲波液位計（18）3036-2010《危險化學品重大危險源罐區**安全監控裝備設置規范》。
4技術優勢。***測頭的制造工藝流程。鋁合金/不銹鋼封閉探頭，隔離外界干擾*+平衡結構，真空封裝工藝。測量敏感元件探頭外部貼紙：。非接觸式測量，*理想的液位測量方式不停機、不清罐、不動水、不停機安裝并使用紅外線在線調試功能。優化**算法適應性廣，特別是對危險化學品液位測量和控制領域的實時自動校準，始終保證儀器測量的穩定性，滿足當地安監部門對危險源監控的技術要求。
液位計的整體安裝示意圖（溫度和壓力未示出）。傳感器的磁性吸盤可以直接吸附在容器的底部.布線管道控制室到儲罐的距離約為100m，液位計（四線制）推薦使用RVVP4*1.5外屏蔽信號電纜。溫度壓力變送器（雙線制）建議采用RVVP2*1.5外屏蔽信號電纜，供儀器電源和信號遠程使用。

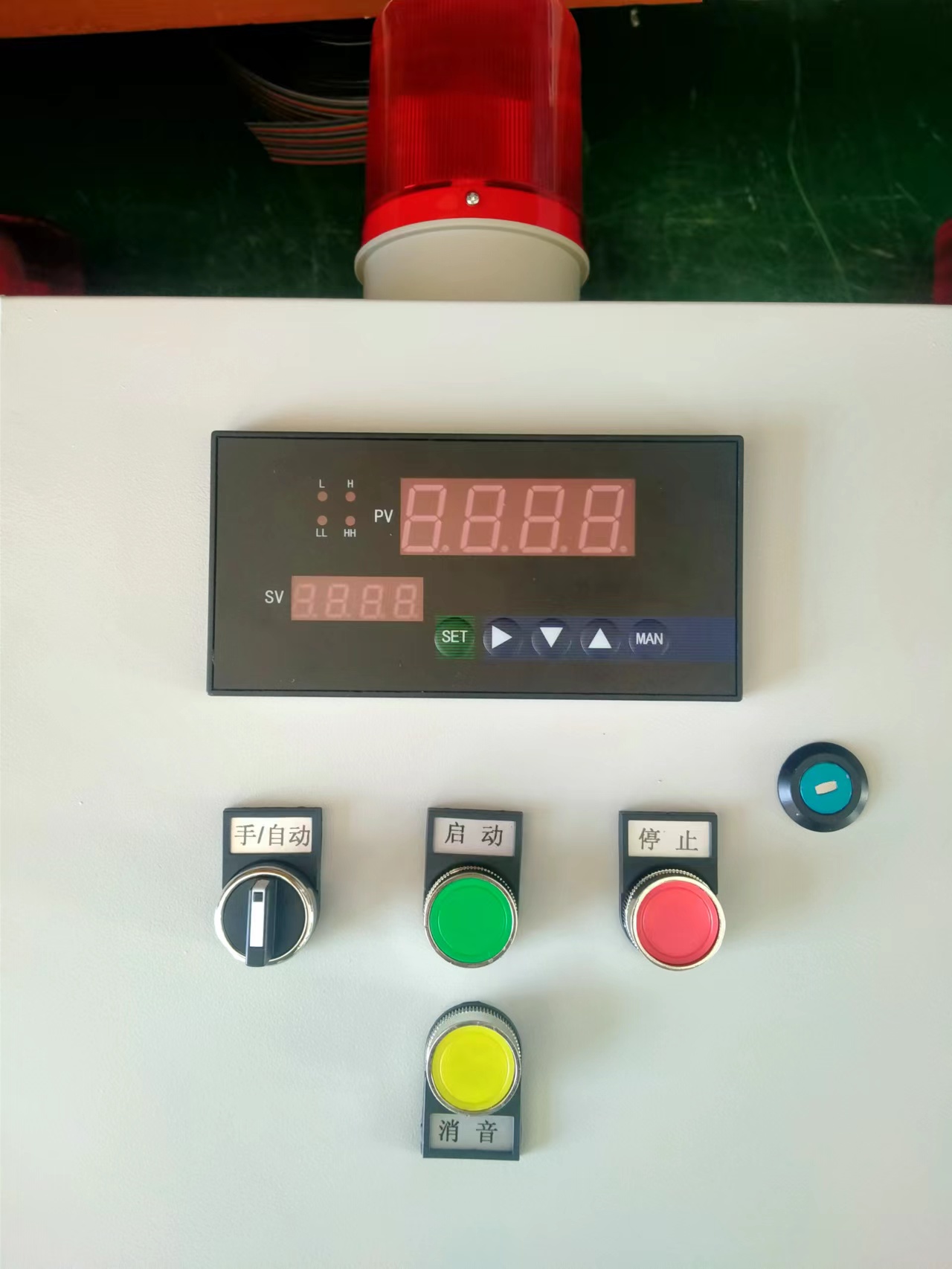

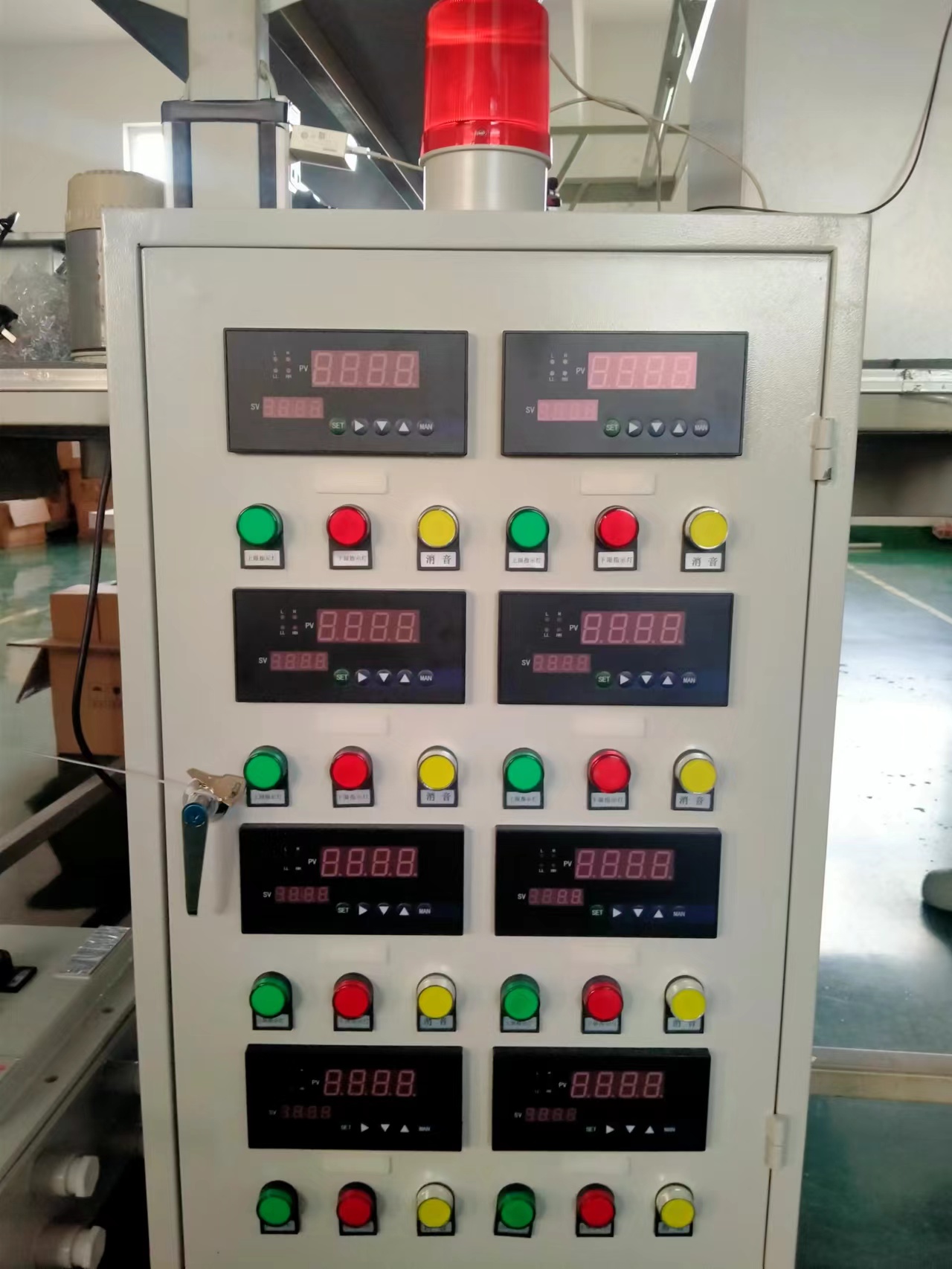

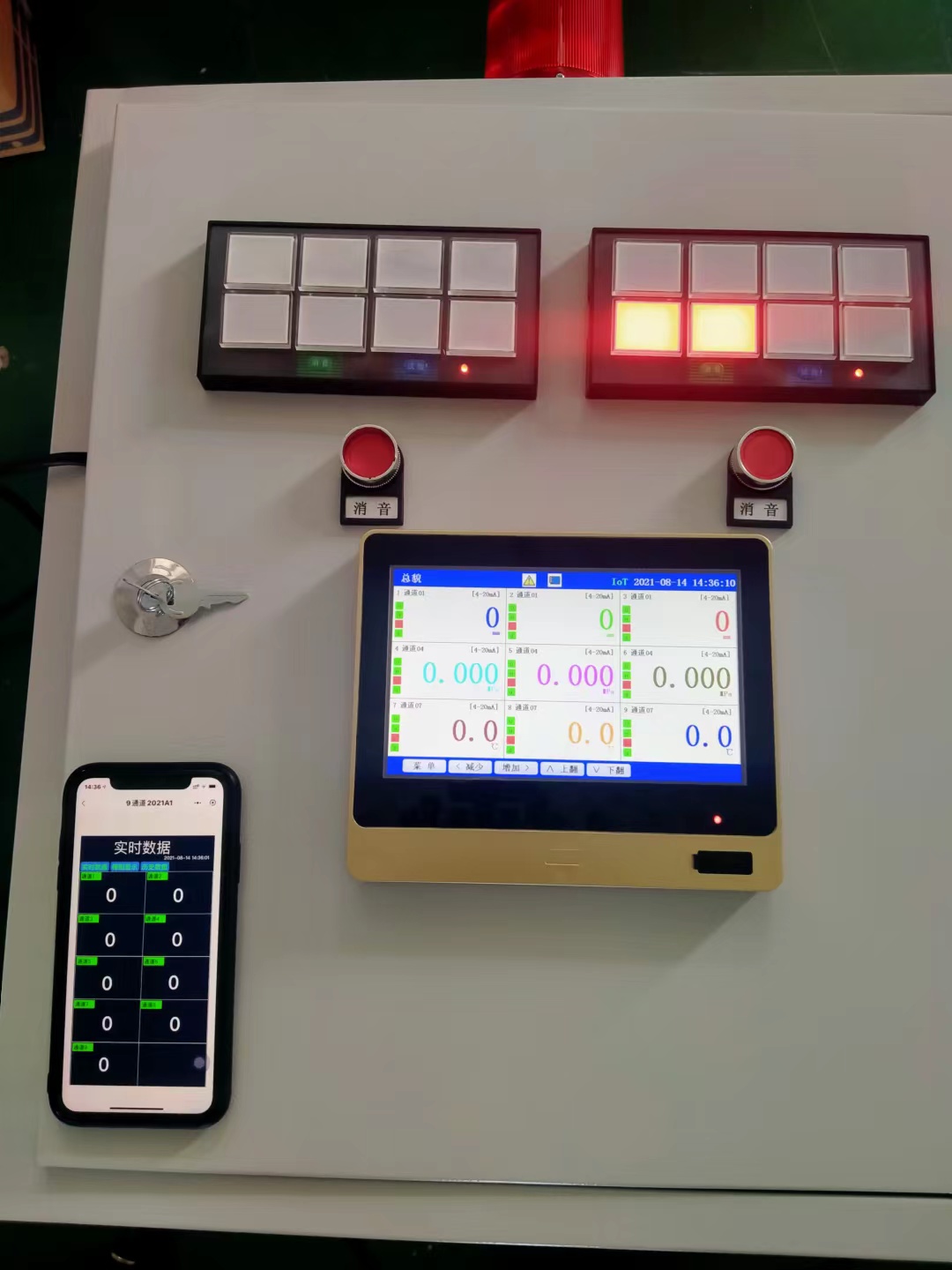

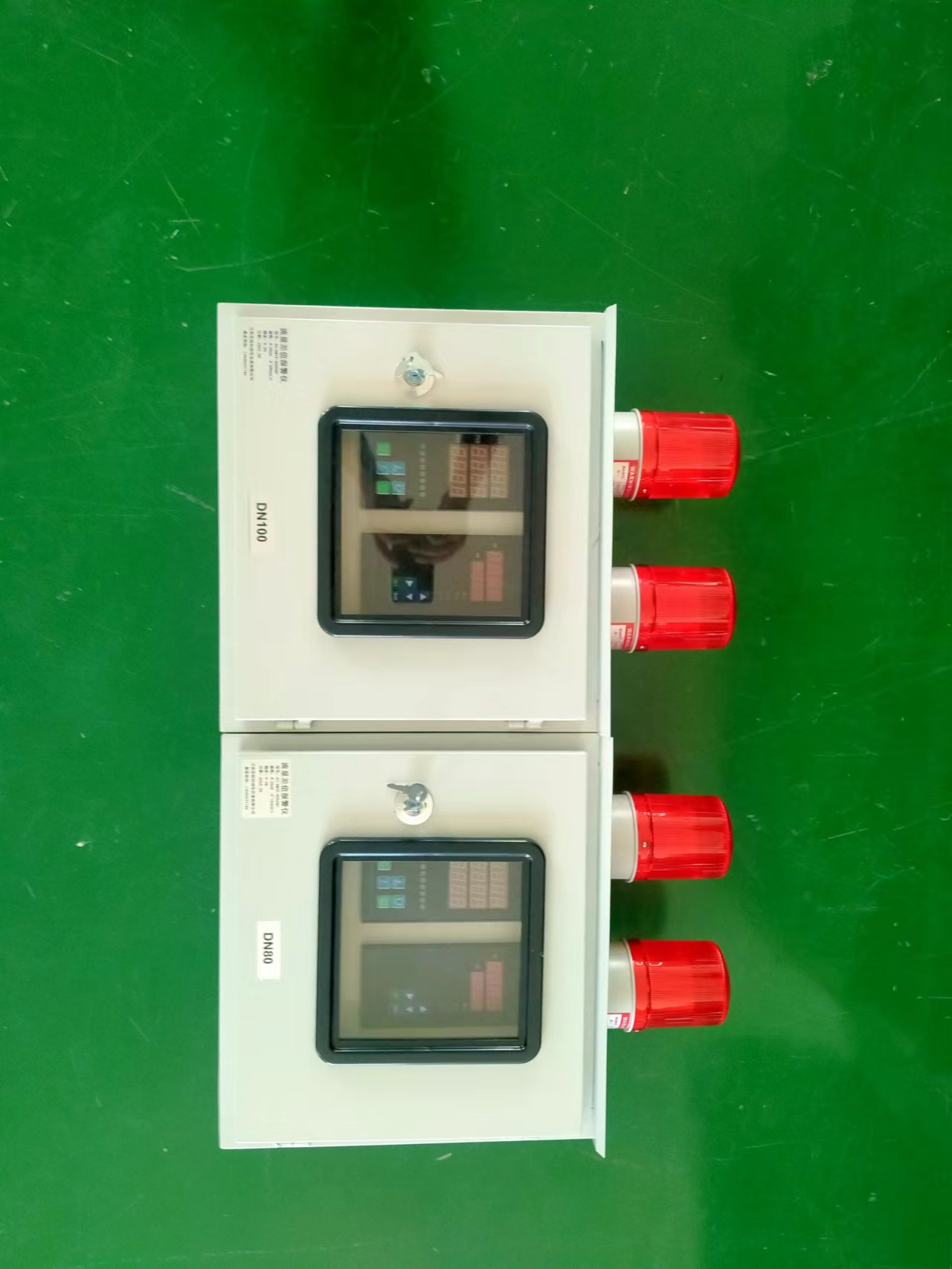

從控制室到罐區外部的電纜可以通過導線槽布線。如無導線槽，可用硬塑料管（或鍍鋅管）保護電纜。需做埋地處理，深度為40—60cm，罐區防爆區采用鍍鋅管穿線保護，鍍鋅管與儀表用防爆軟管連接。聲光報警箱安裝使用實景圖：。（帶6路液位/6路壓力、6路溫度顯示、12路高低液位/6路壓力高限/6路溫度高限報警為例）。其他控制室還可采用PLC系統實現自動數據采集和控制。根據客戶的不同需求采用不同的系統配置。
江蘇麥倫儀表有限公司JSML-LW外貼式超聲波液位計的推廣應用，在液位檢測方面邁出了可喜的一步，實現了從接觸測量向非接觸測量的轉變。重要的是綜合測量誤差提高了1個數量級。
